Ossature bois
Ces travaux se décomposent selon les étapes suivantes :
- La pose de la structure de surisolation du hall
- La pose de la structure principale du hall
- La réalisation de la terrasse sud
- La réalisation du solivage du niveau 1
- La pose des parois du niveau 1
- La réalisation du solivage du niveau 2
- La pose des parois du niveau 2
- La réalisation de la charpente
La pose de la structure de la sur isolation du hall

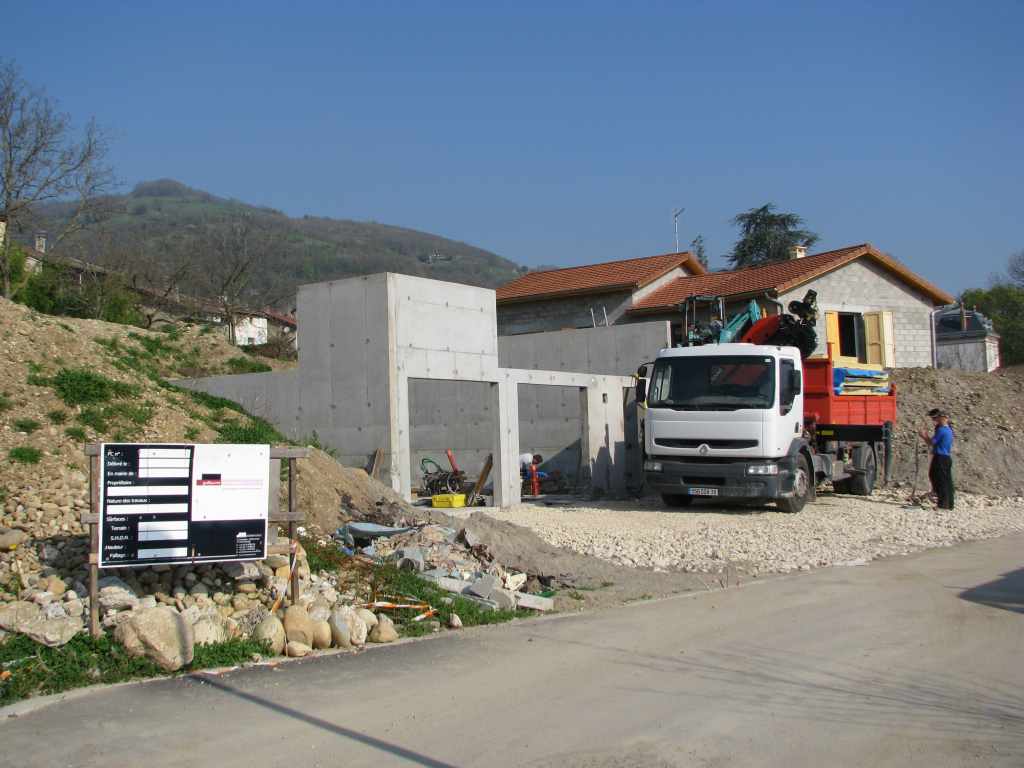

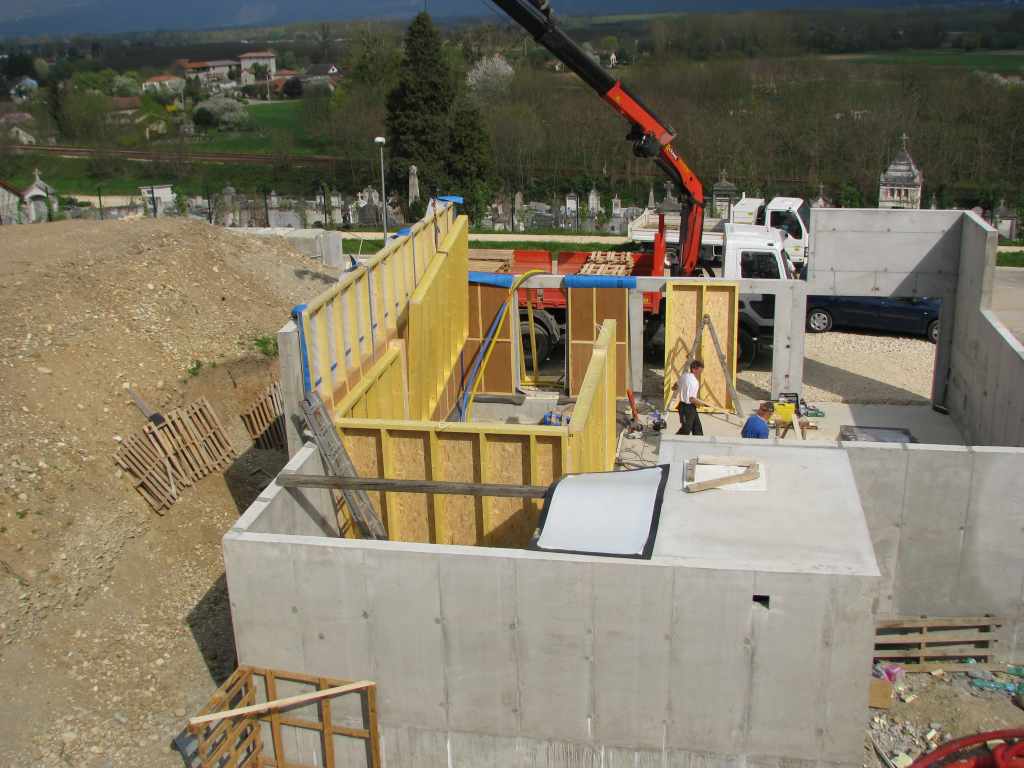

On commençait à s'impatienter mais ça y est les travaux de fabrication de l'ossature ont commencés. Et le premier niveau correspondant au hall nous est livré le 10 avril 2009. Cette partie est située dans la partie sous-sol et va matérialiser la séparation avec la cave à l'est et avec le garage au sud.

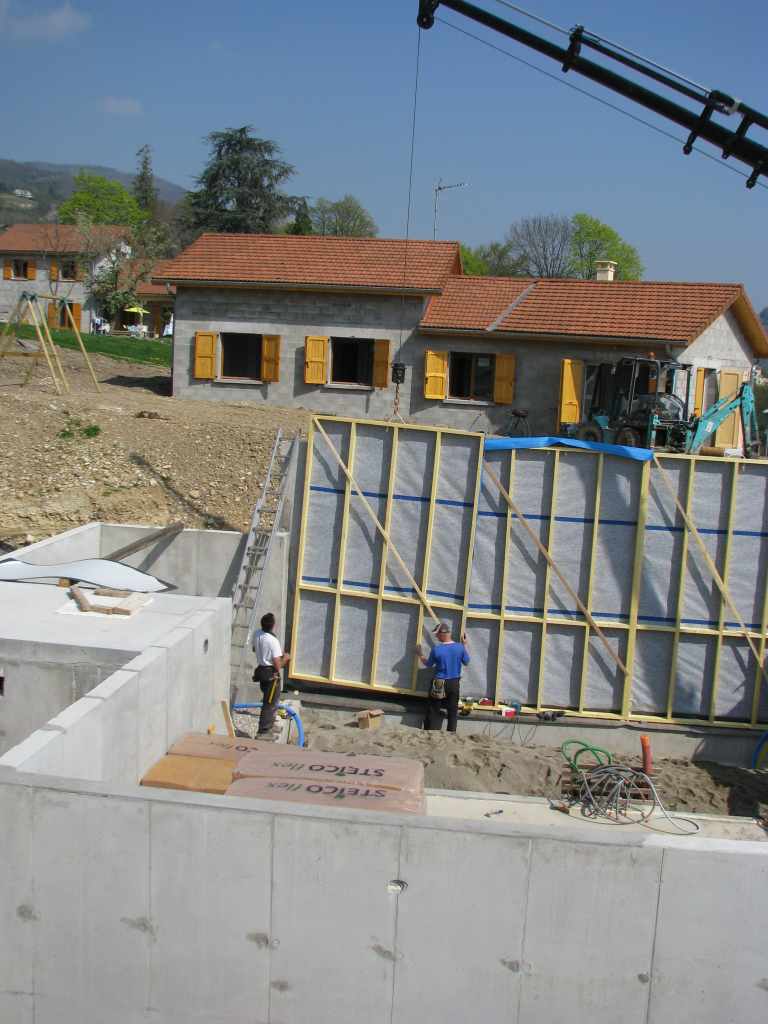

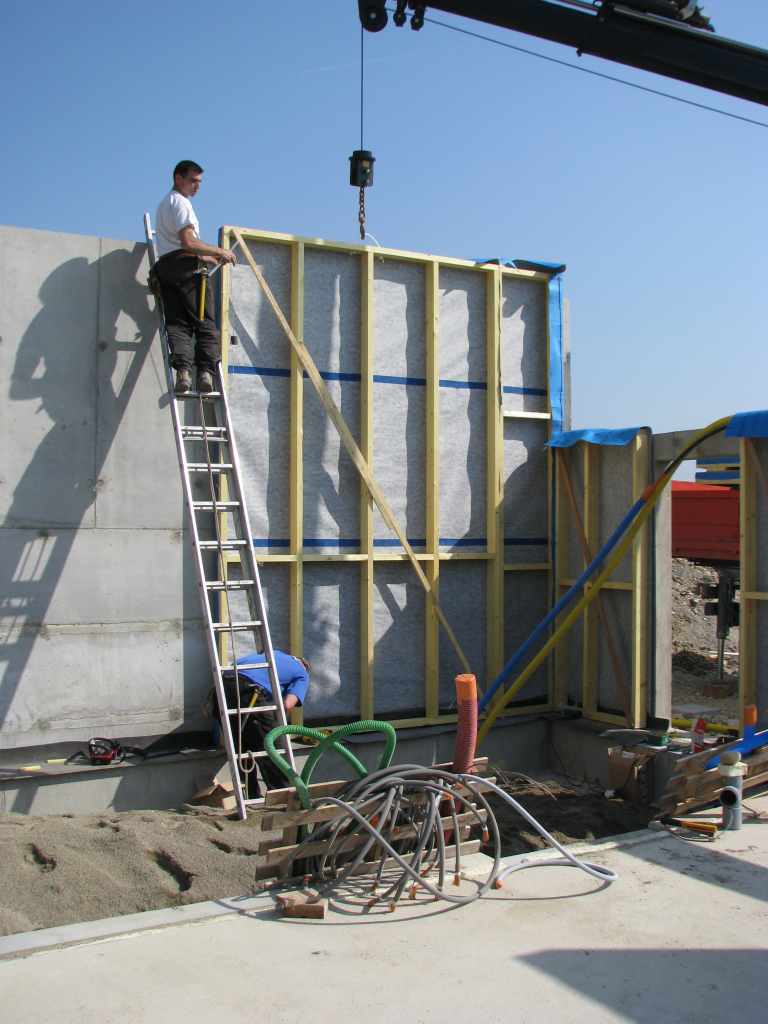

La structure de notre maison est composée d'une ossature de 180 mm sur laquelle une sur-isolation de 120 mm vient se fixer avec un décalage latéral des caissons pour réduire les ponts thermiques.Pour respecter une perméabilité croissante le contreventement de l'ossature est posé à l'intérieur. En effet celui-ci est assuré par de l'OSB3 qui est très peu perméable à la vapeur, ce qui implique une pose de l'isolant par l'extérieur. Pour la partie nord et est du sous-sol il a fallu poser la structure de sur-isolation muni de son pare-pluie en premier.Celle-ci est maintenu par des équerres métalliques fixée dans le mur béton. Puis une fois cette partie isolée par l'intérieur la pose de l'ossature principale sera possible.
Au premier plan de la photo de droite ci-dessus on peut apercevoir une petite réserve d'isolant qui va servir à isoler les différents panneaux du sous-sol.
La pose de la structure principale du hall

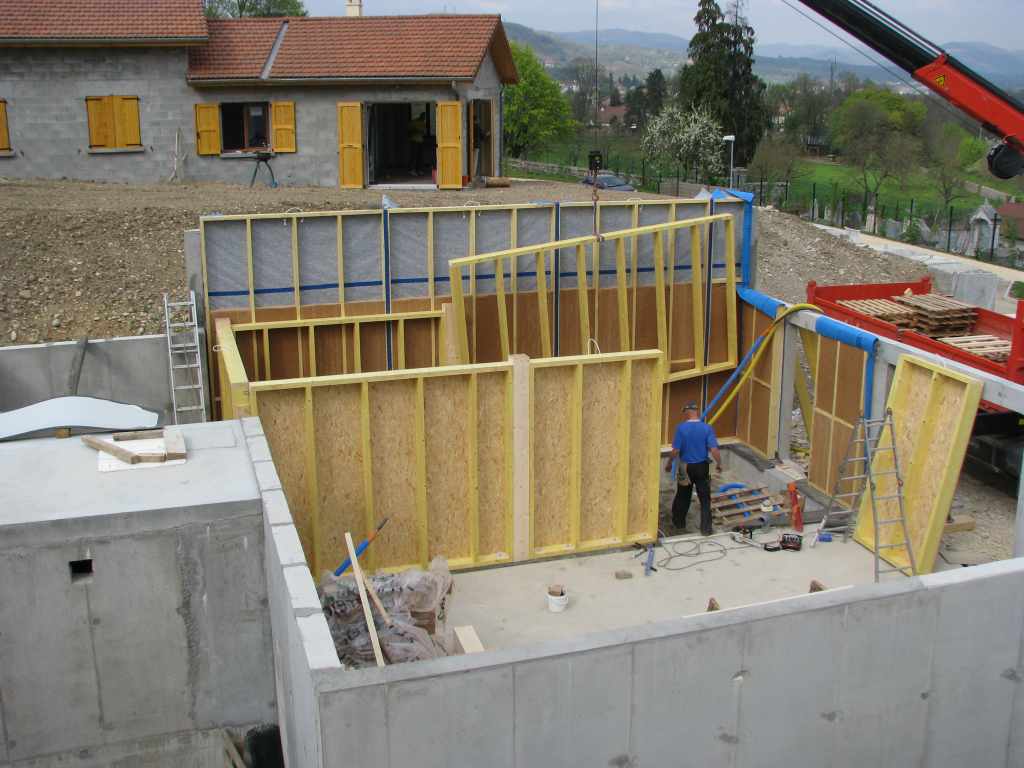

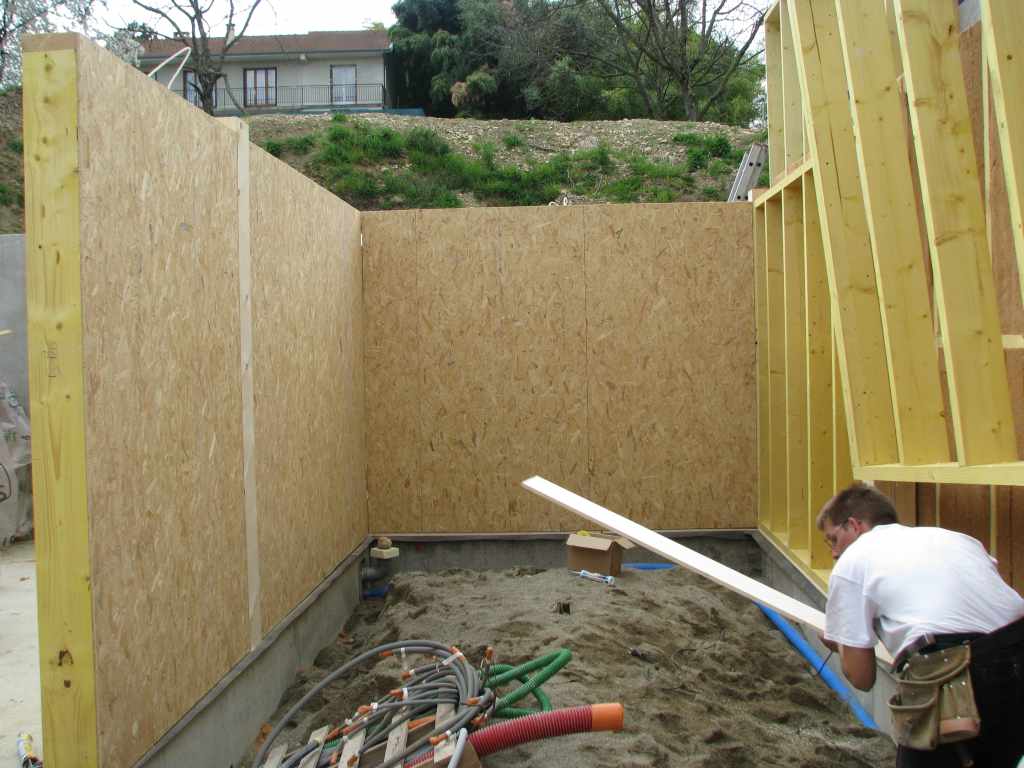

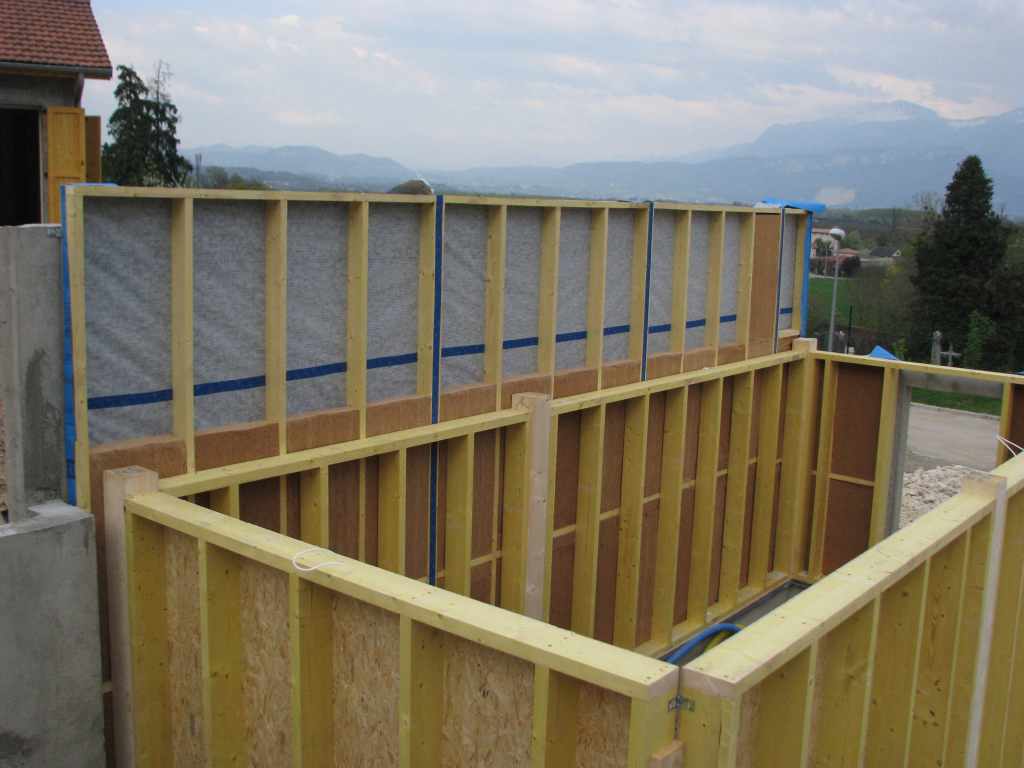

Nous avons juste eu le temps de réaliser la surisolation extérieur nord et est du hall et voila la suite qui arrive. On peut voir sur la photo de gauche ci-dessous les panneaux d'isolant derrière la nouvelle structure en cours de pose.
Les panneaux du hall sont assez vite mis en place, le souci principal étant à ce stade de bien caler l'ossature de niveau pour obtenir un planéité parfaite du dessus des parois qui vont recevoir le solivage du premier étage. Un soin est également apporté à l'étanchéité à l'air lors de l'assemblage des parois entre elles. Un joint acrylique est systématiquement appliqué entre les parois et entre les parois et les poteaux.
Les plus observateurs auront remarqués que cette phase n'est pas totalement terminée car il manque les deux poteaux d'angle de la paroi coté garage .
La réalisation de la terrasse sud
Les murs du sous-sol étant en place (béton et ossature bois) il faut maintenant y mettre un couvercle pour le mettre au sec. Ceci permettra de protéger le deuxième semi-remorque d'isolant qui doit arriver 3 jours plus tard.

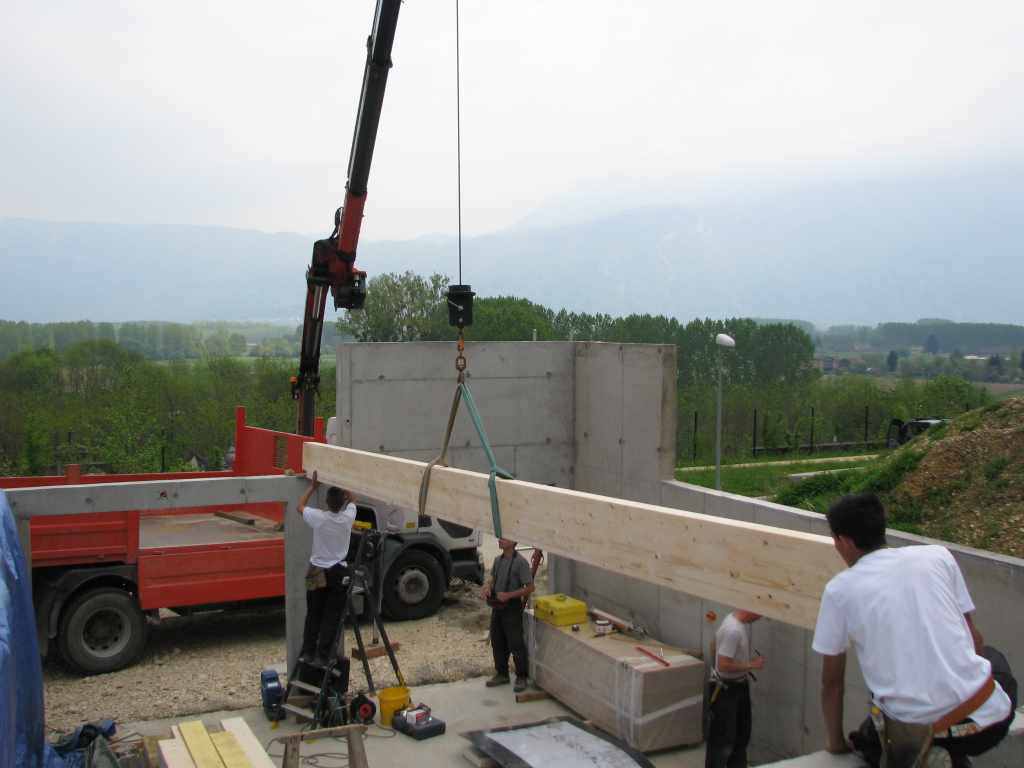

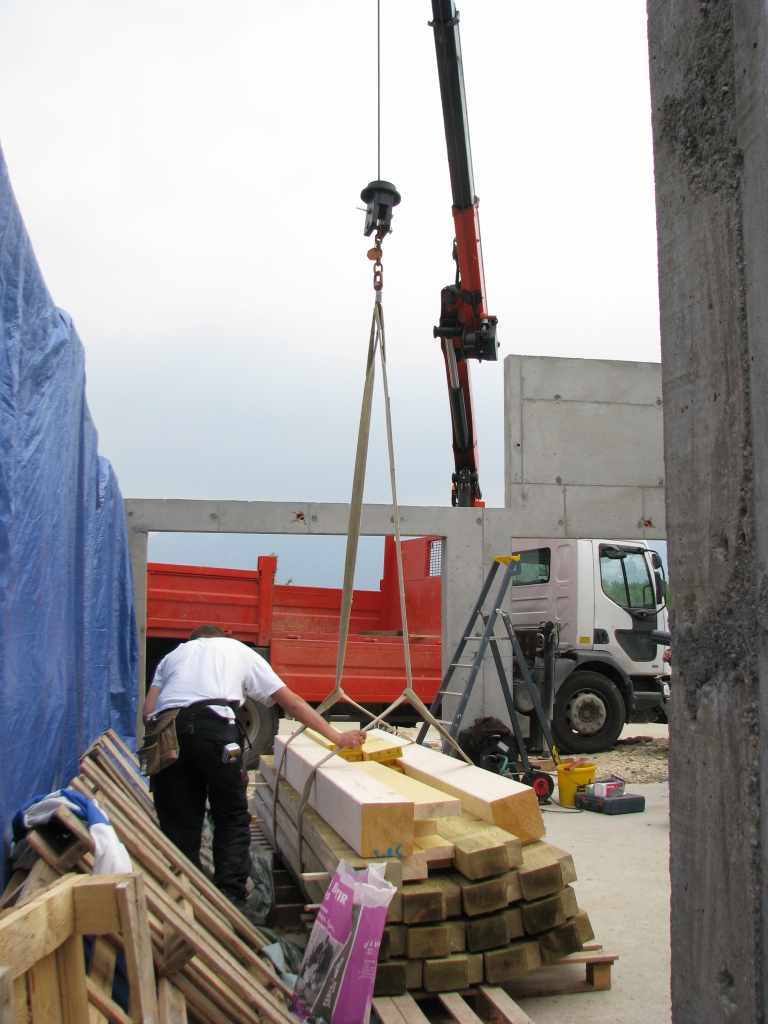

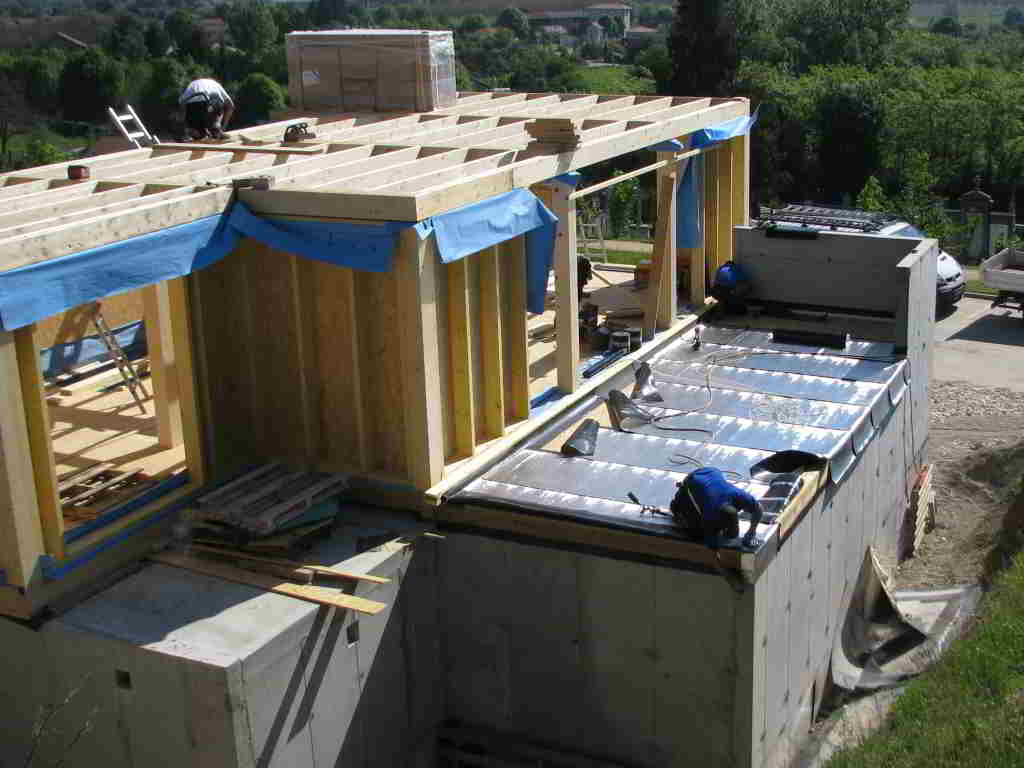

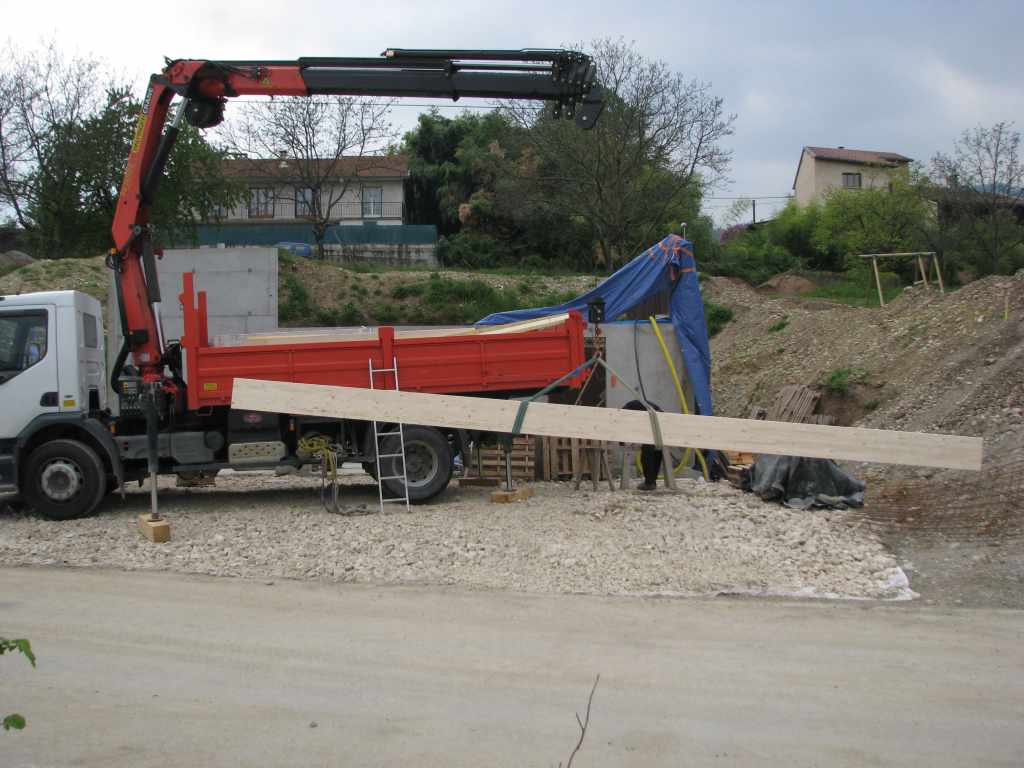

Cette étape consiste tout d'abord à mettre en place le lamellé-collé qui va soutenir le mur sud de la maison et le solivage de la terrasse.

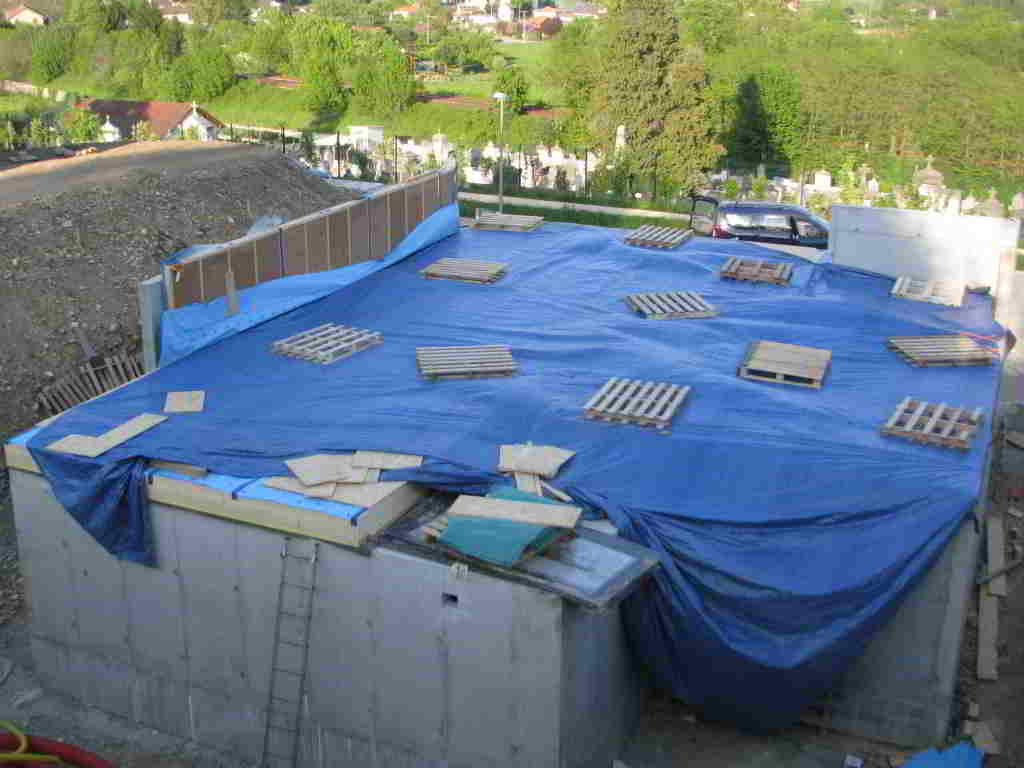

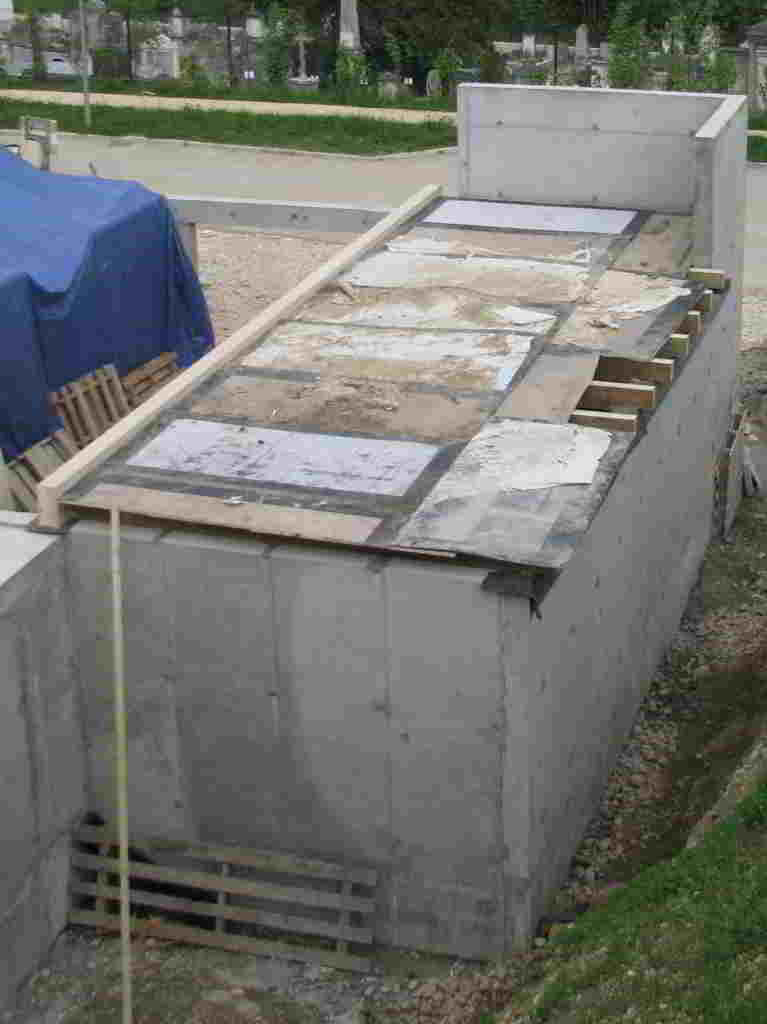

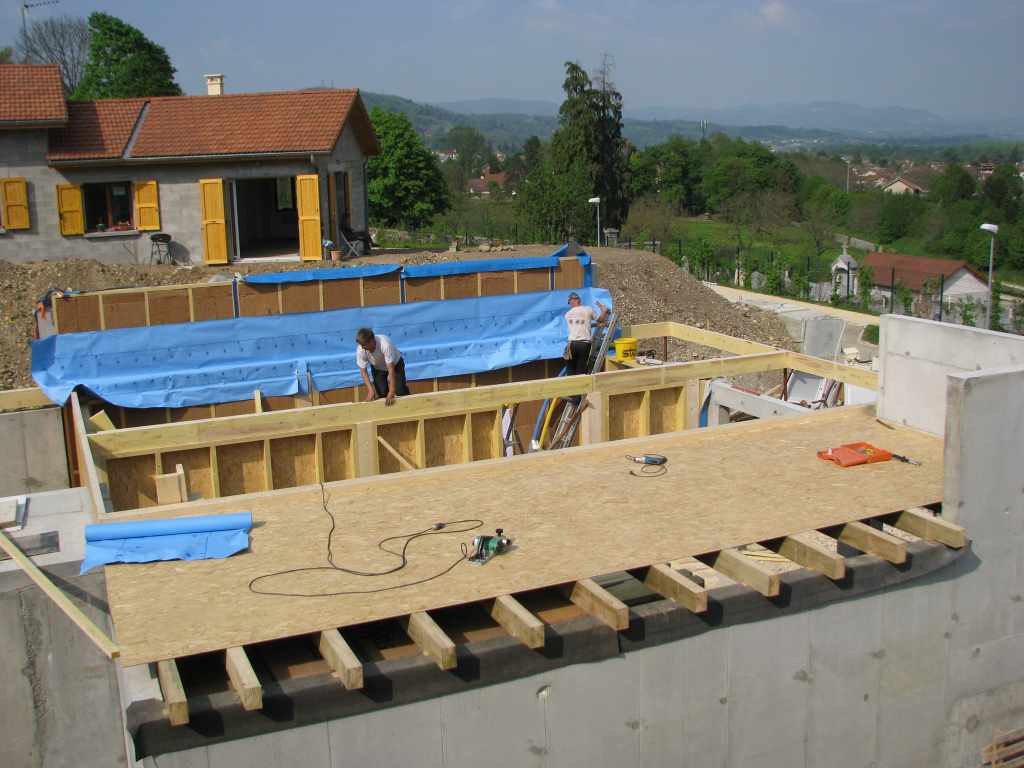

Puis il restera à réaliser le solivage de la terrasse pour terminer par la pose du plancher de la terrasse en OSB3 de 18mm. Une fois ce travaill réaliser il a fallu protéger le plancher OSB de la pluie en attendant la membrane d'étanchéité.
La réalisation du solivage du niveau 1
Nous avons juste eu le temps de réaliser la sur-isolation extérieur nord et est du hall et voila la suite de l'ossature bois qui arrive.

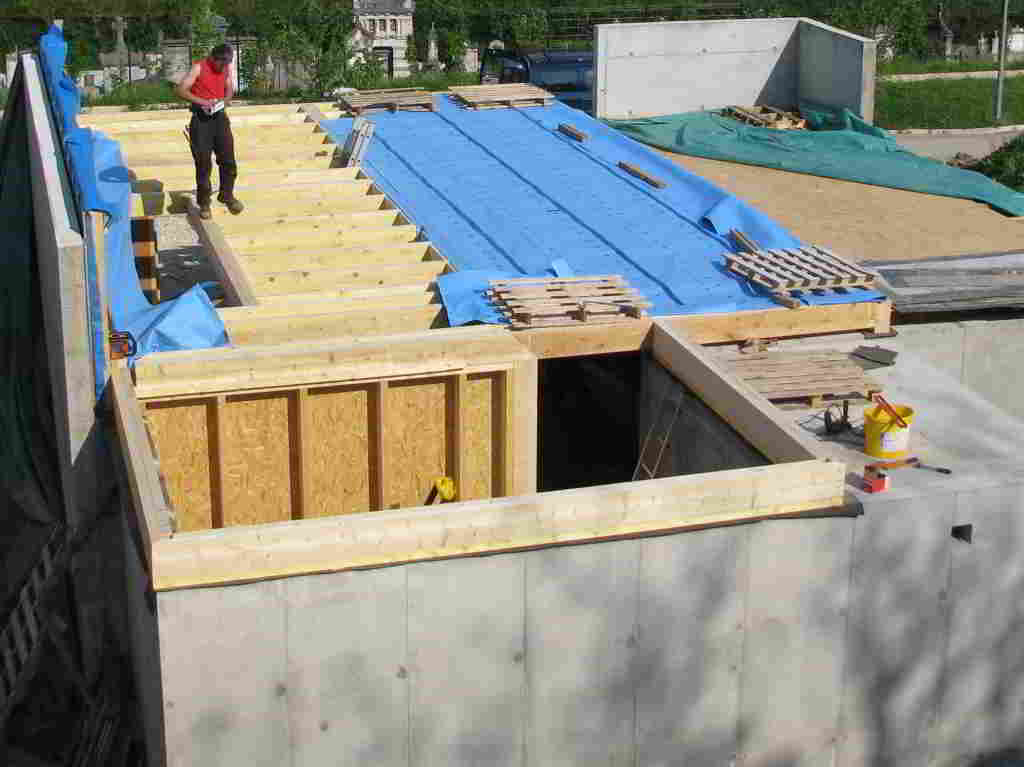

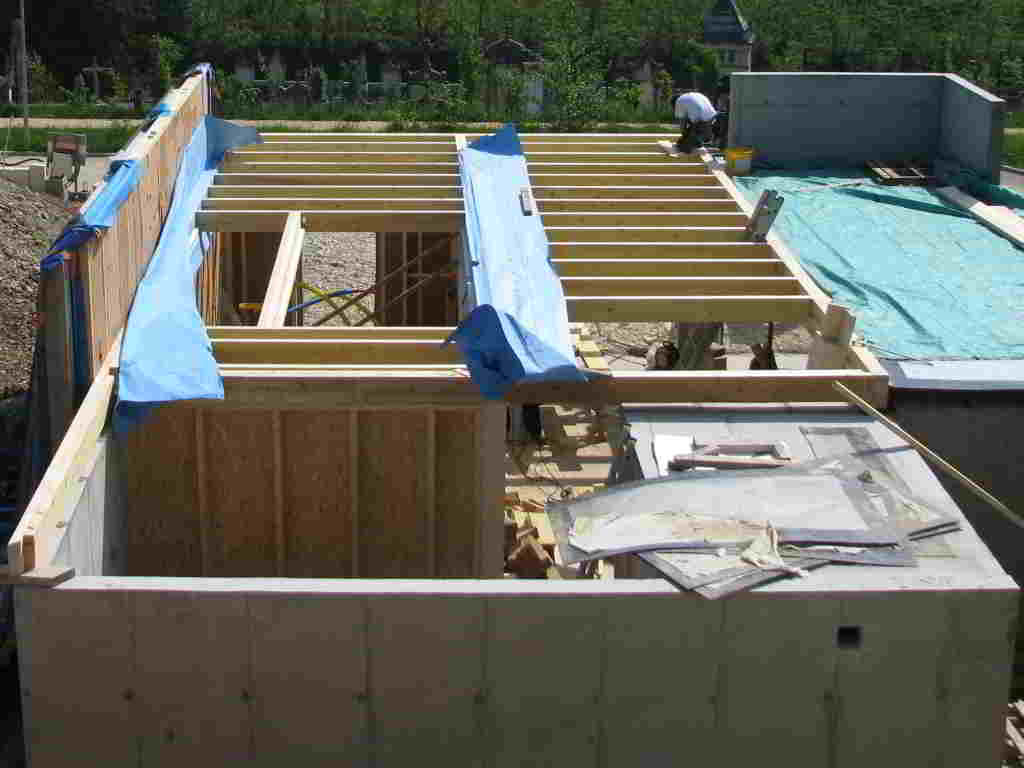

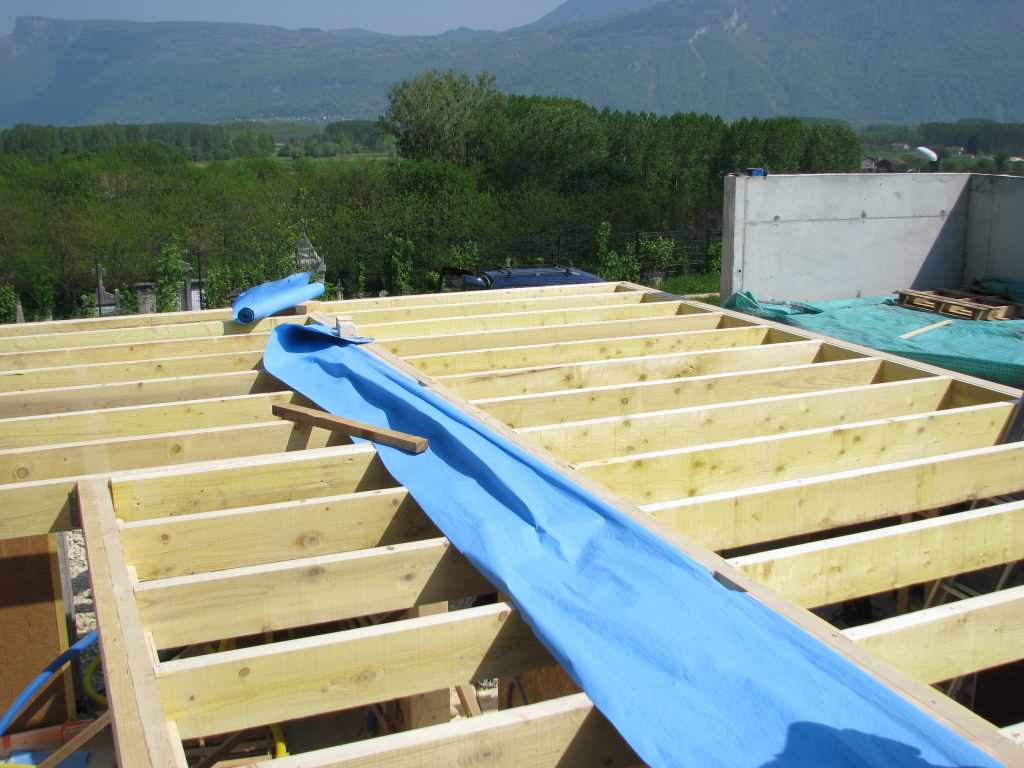

Le premier solivage qui va mettre en peu le sous-sol à l'abri de la pluie et du soleil et sécuriser un peu le bâtiment. La partie garage située sous la maison sera isolée contrairement à la partie garage située sous la terrasse. Un frein-vapeur est donc mis en place. grosse galère pour le mettre en place comme le montre la troisième photo. Difficile de le mettre en place en attendant de pouvoir l'agrafer sur les solives à cause du vent et de sa rigidité . Personnellement je ne suis pas satisfait du frein-vapeur Proclima DB+ et je pense qu'avec le Proclima intello + cela aurait été plus facile.

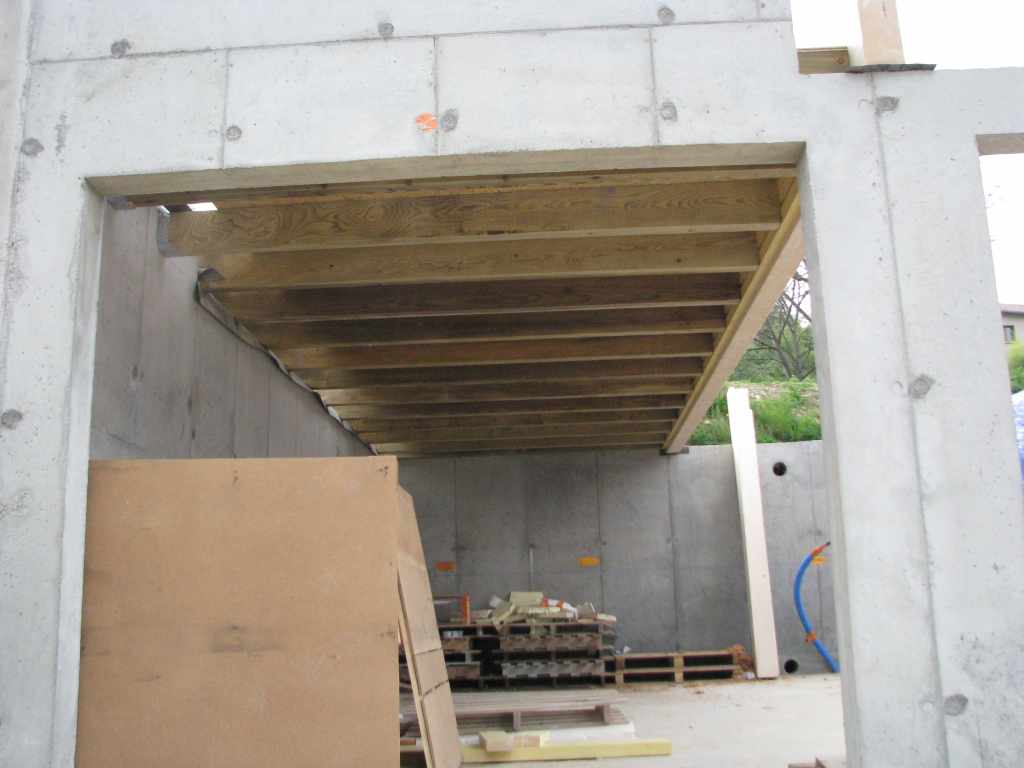

Le solivage est décomposé en trois partie, une au dessus du garage, une au dessus du hall, et enfin celle qui n'est pas encore posée sur la photo de gauche une au dessus de la cave.

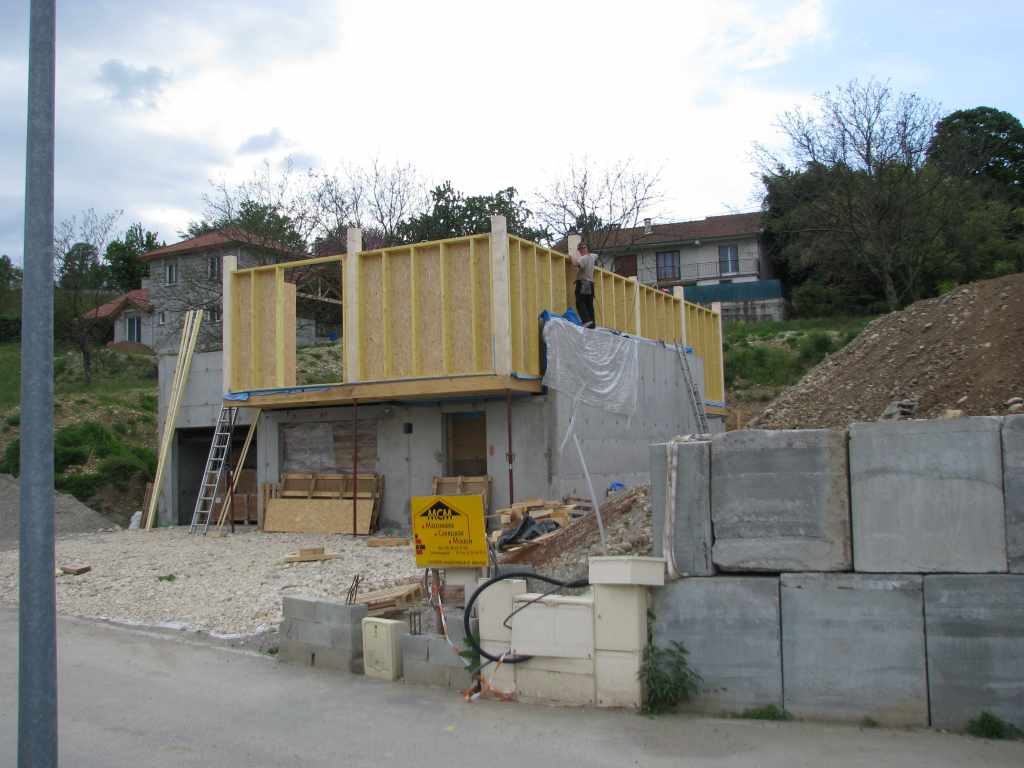

La pose des parois du niveau 1

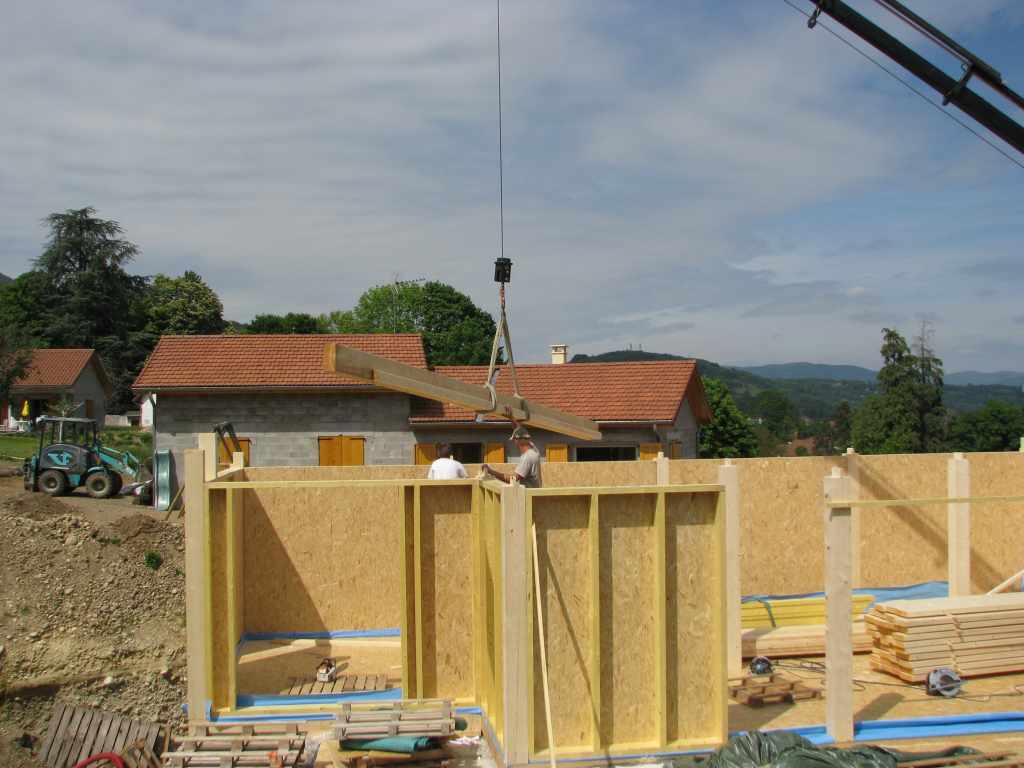

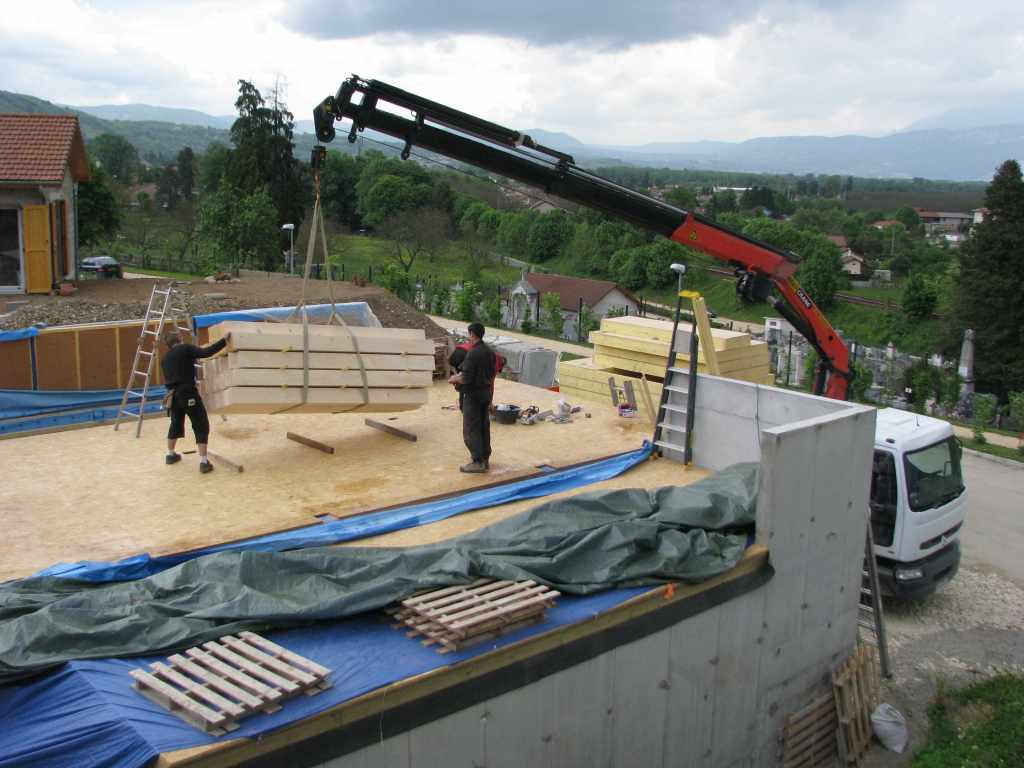

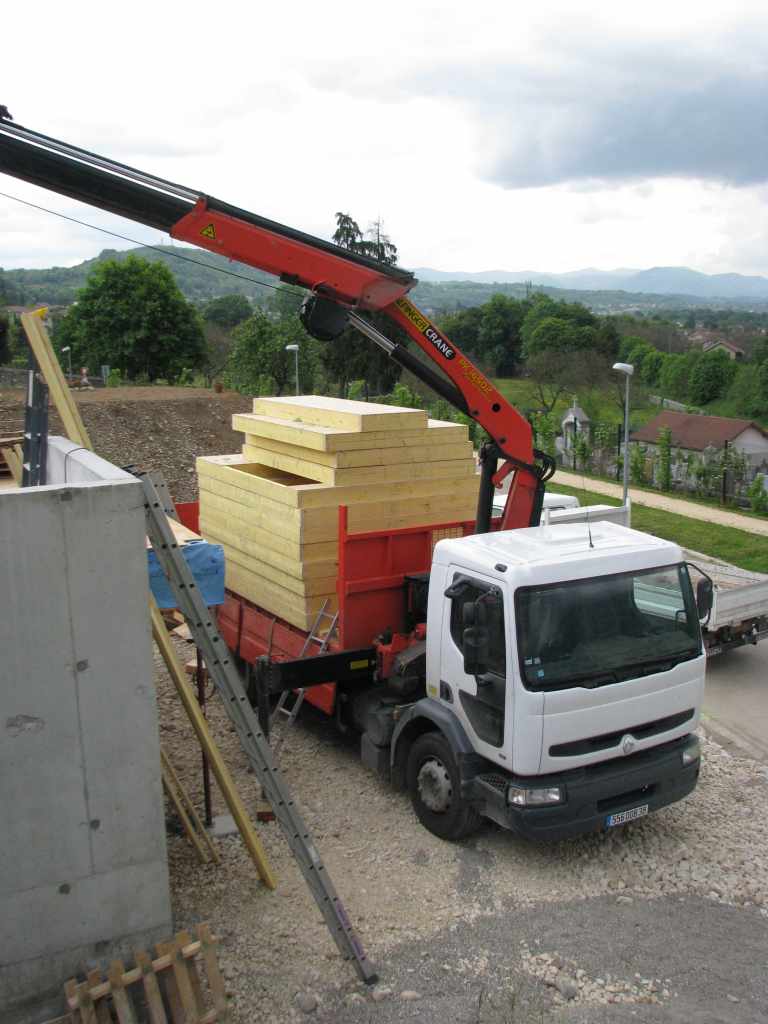

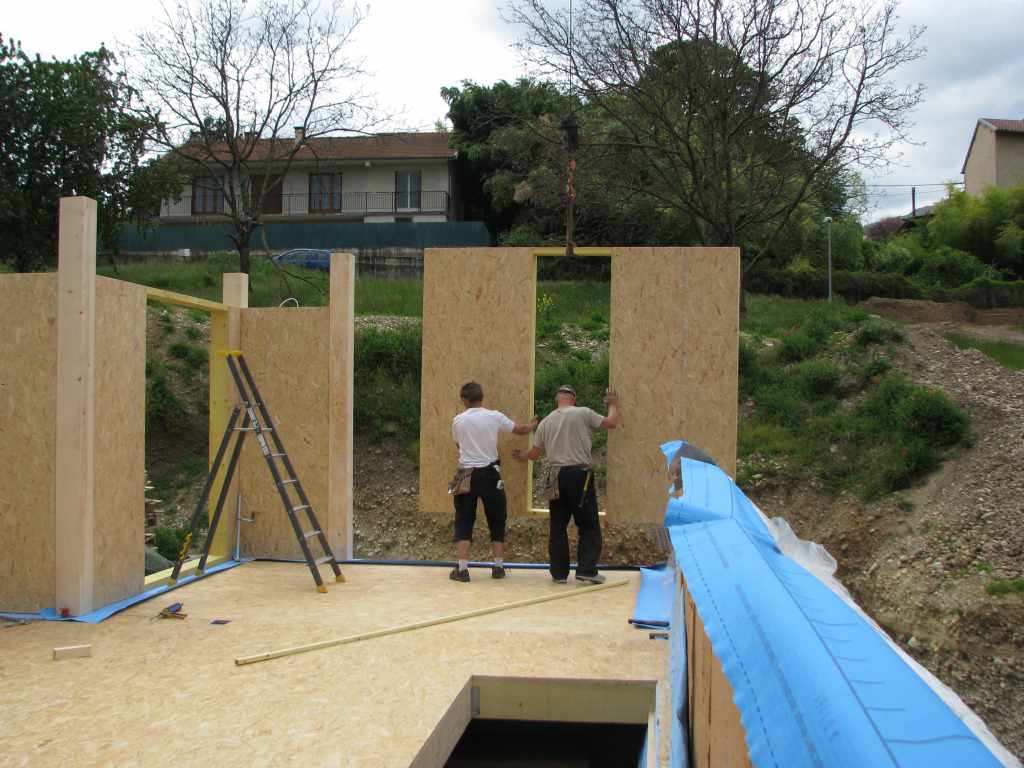

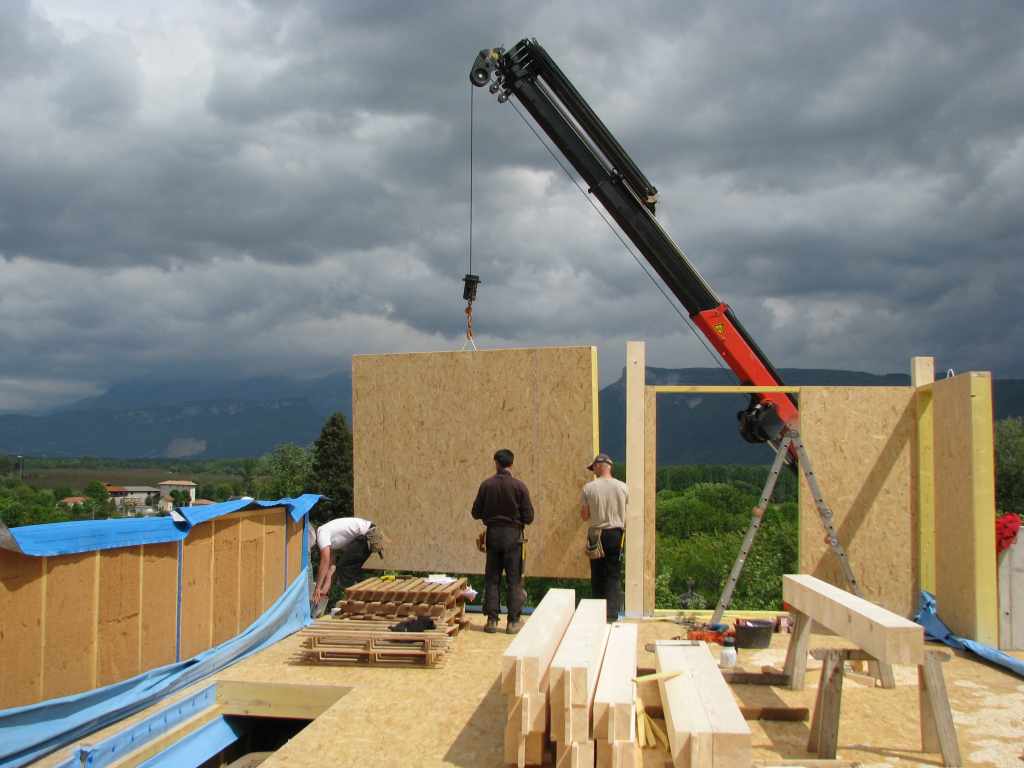

Ce jour là un vrai jeu de méccano en bois a eu lieu.

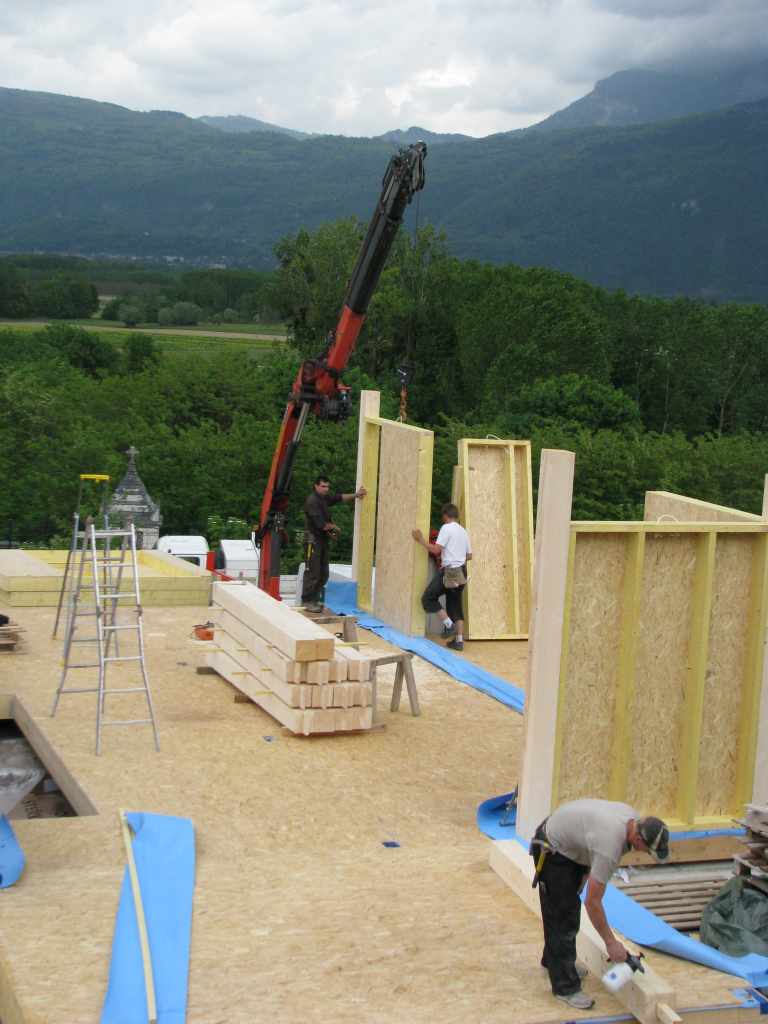

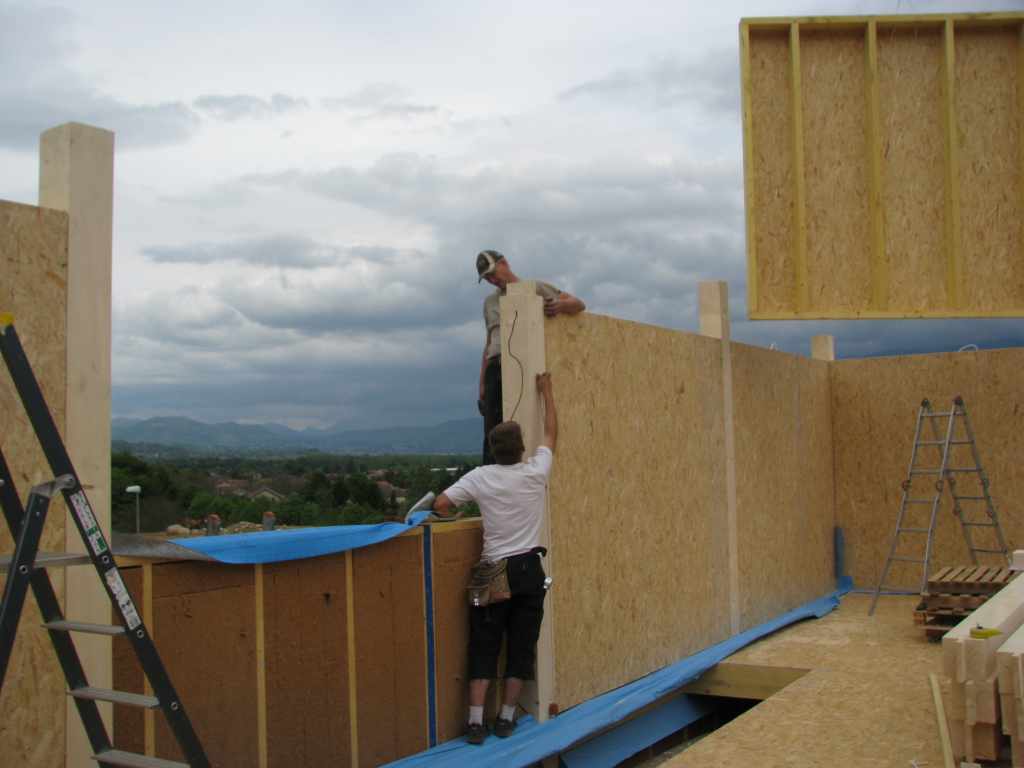

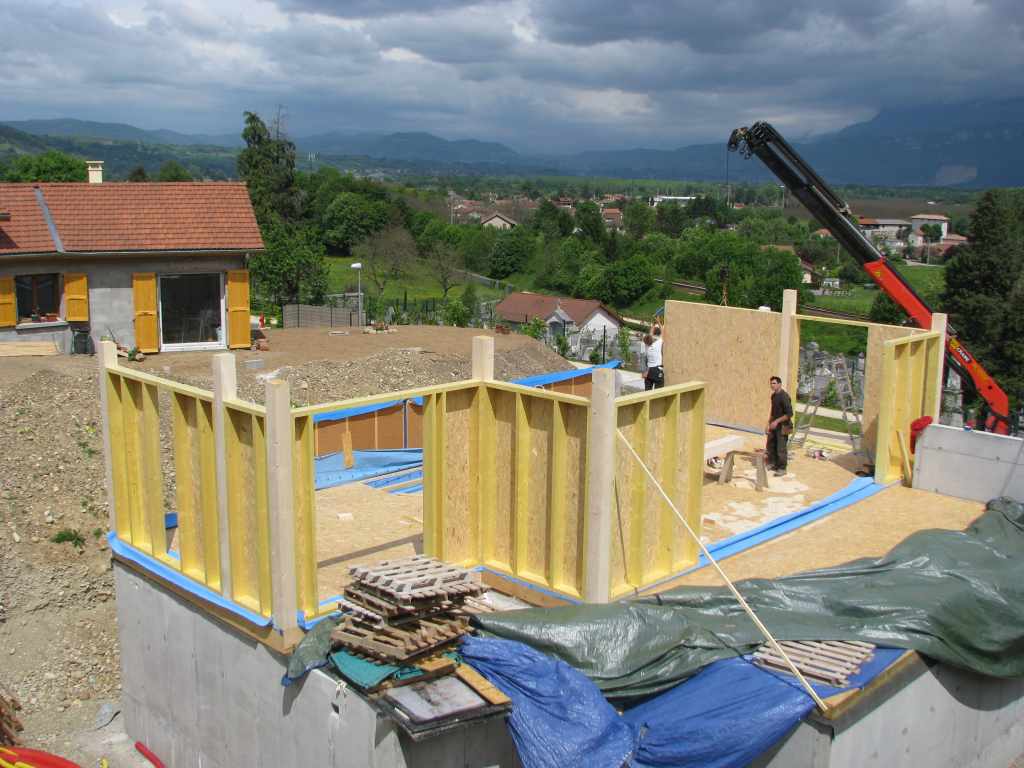

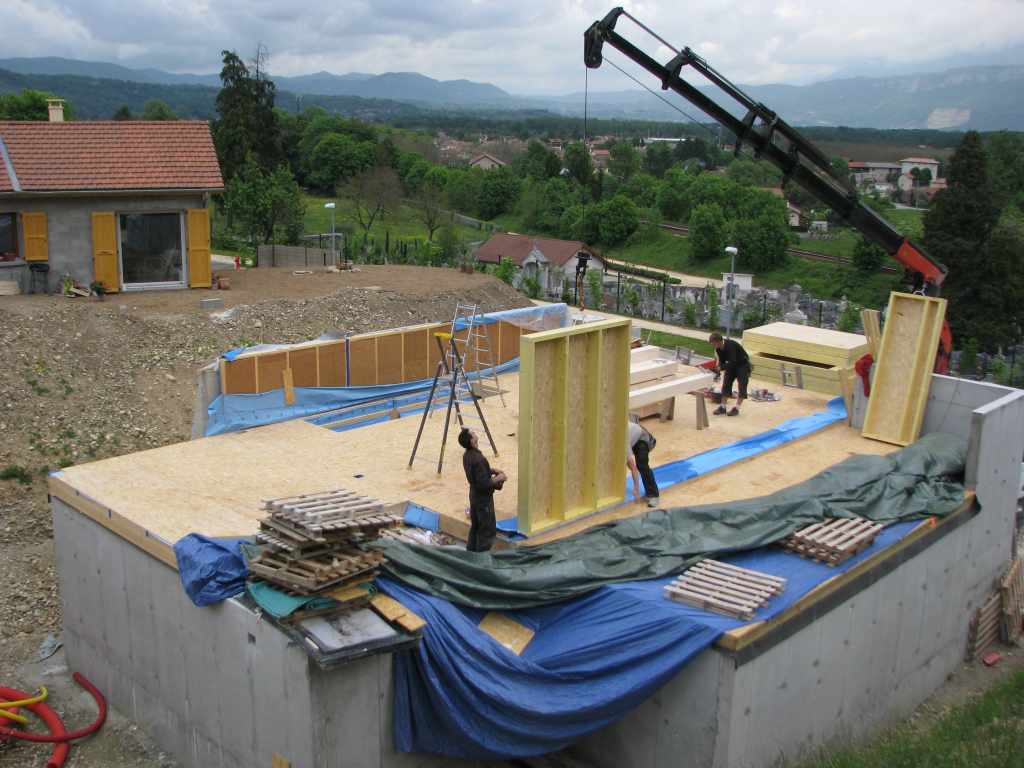

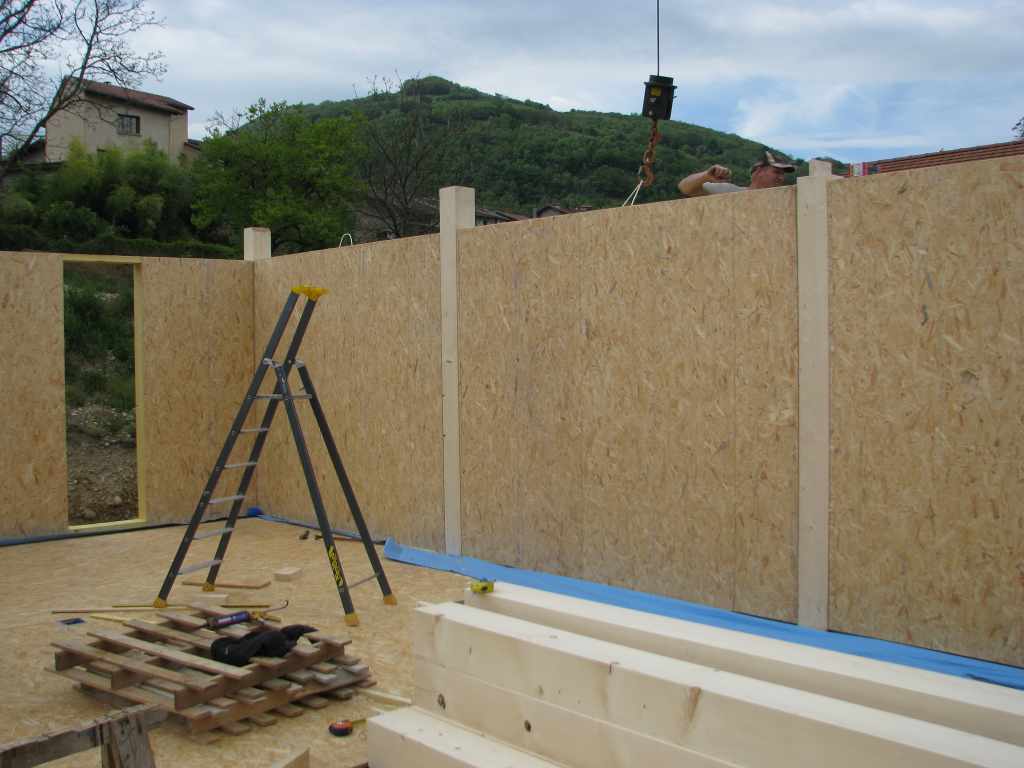

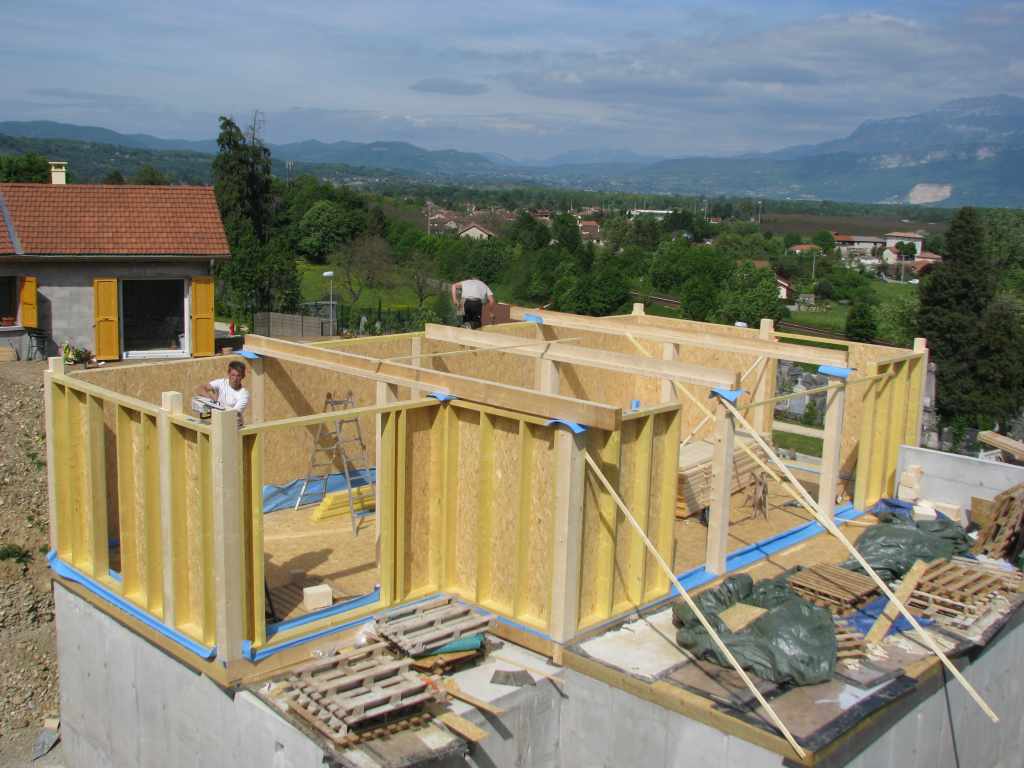

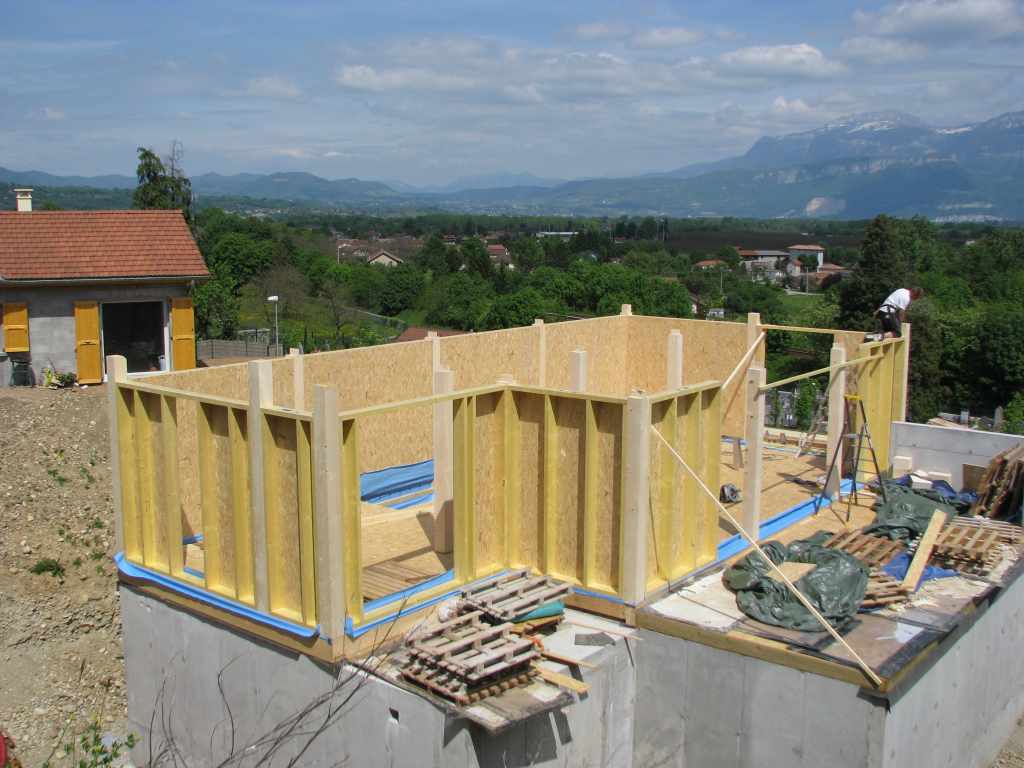

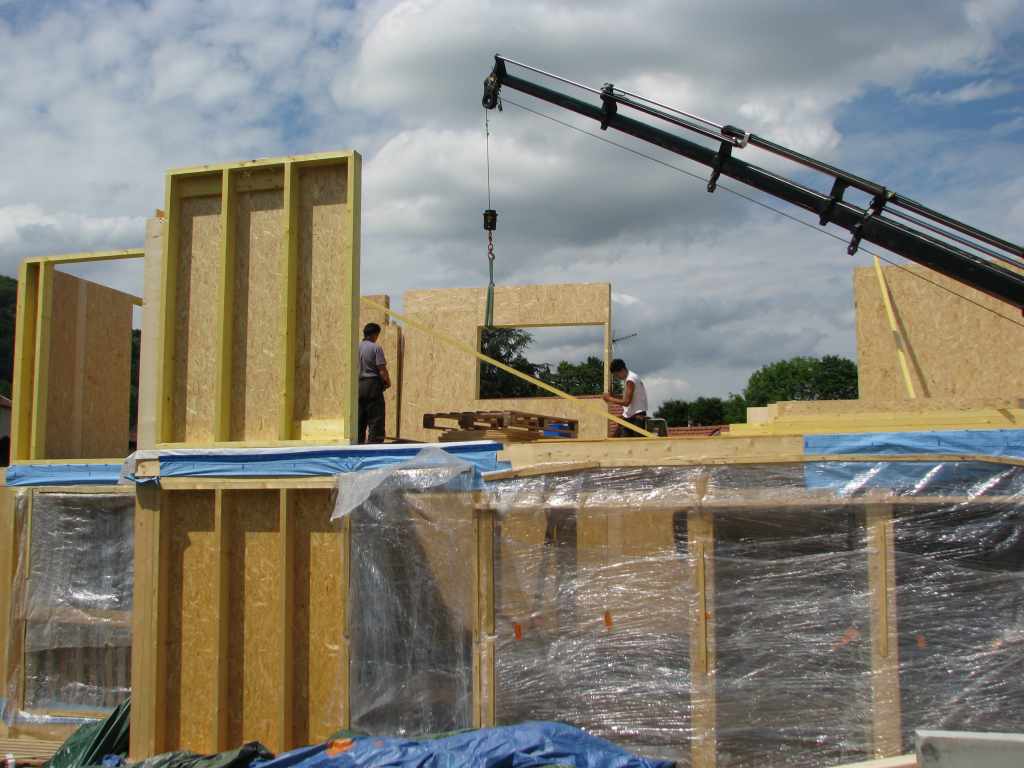

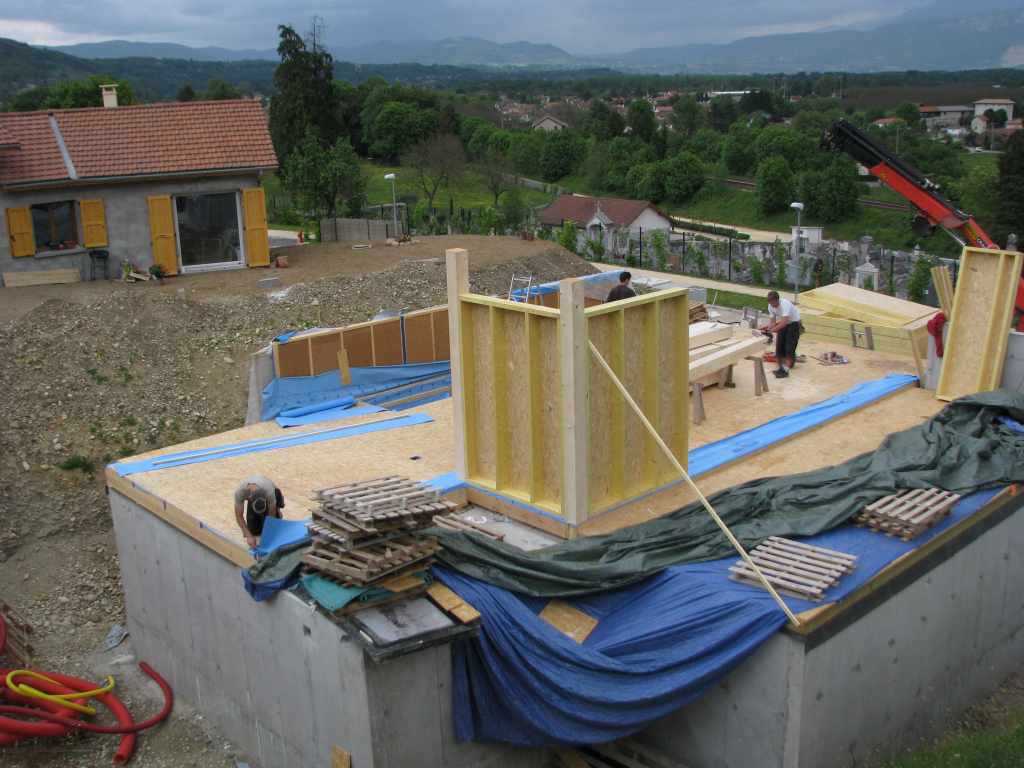

La maison apparait progressivement au fur et à mesure de la pose des parois préfabriquées et des poteaux. A chaque étape une attention particulière est apportée au calage des différents éléments. Un morceau de frein-vapeur est placé sous chaque paroi afin de faciliter les raccords avec l'étanchéité à l'air à l'intérieur.

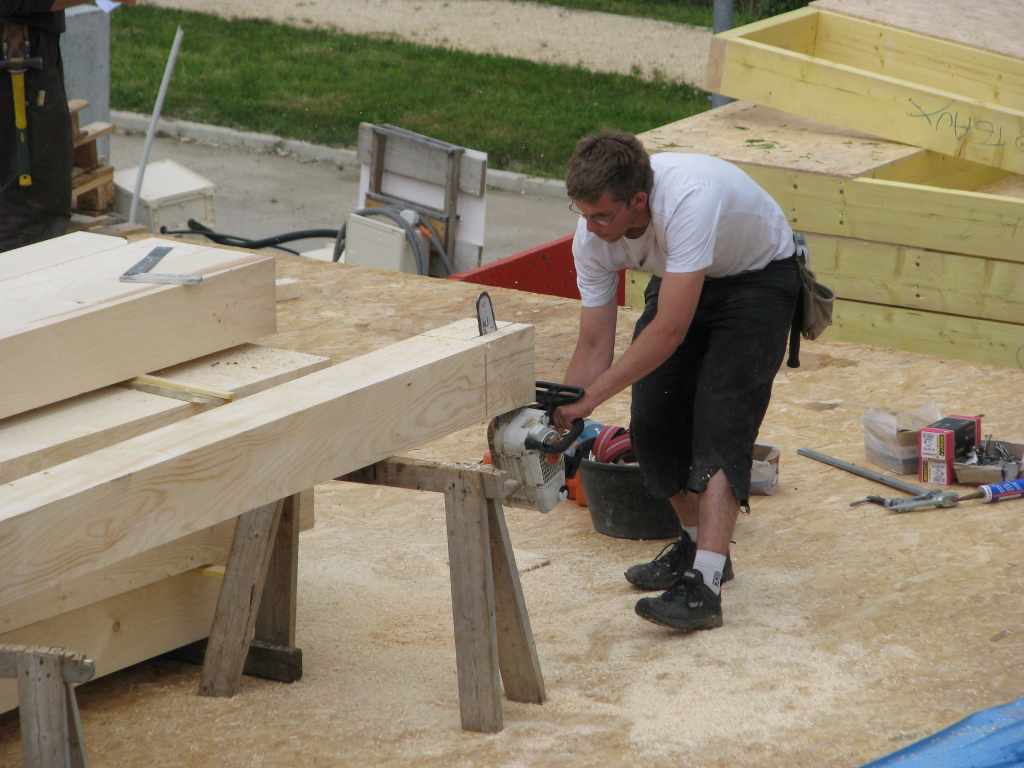

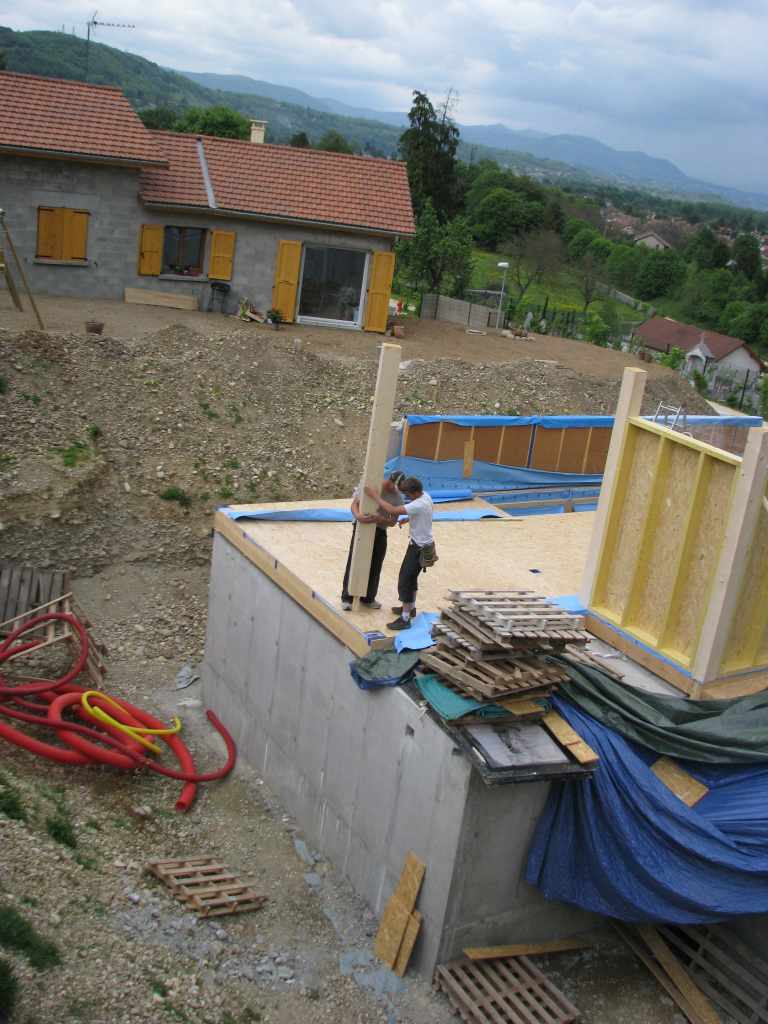

Le montage de l'ossature est un ballet assez magique dans lequel la maniement de la grue est bien souvent un allié précieux. Cependant certaines parties comme les poteaux sont mises en place à la main.

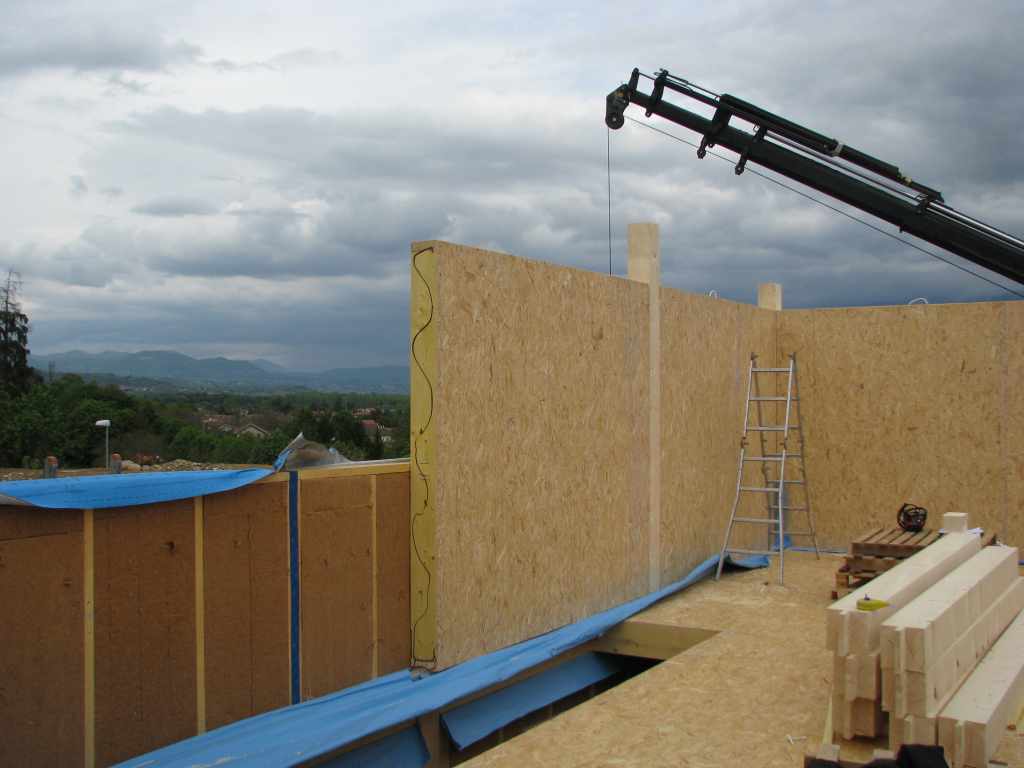

Lors de l'assemblage des différents éléments verticaux un joint acrylique est systématiquement réalisé. Celui-ci correspond au trai marron visible sur la photo du centre sur l'extrémité de la paroi et sur la photo de doite sur le poteau.

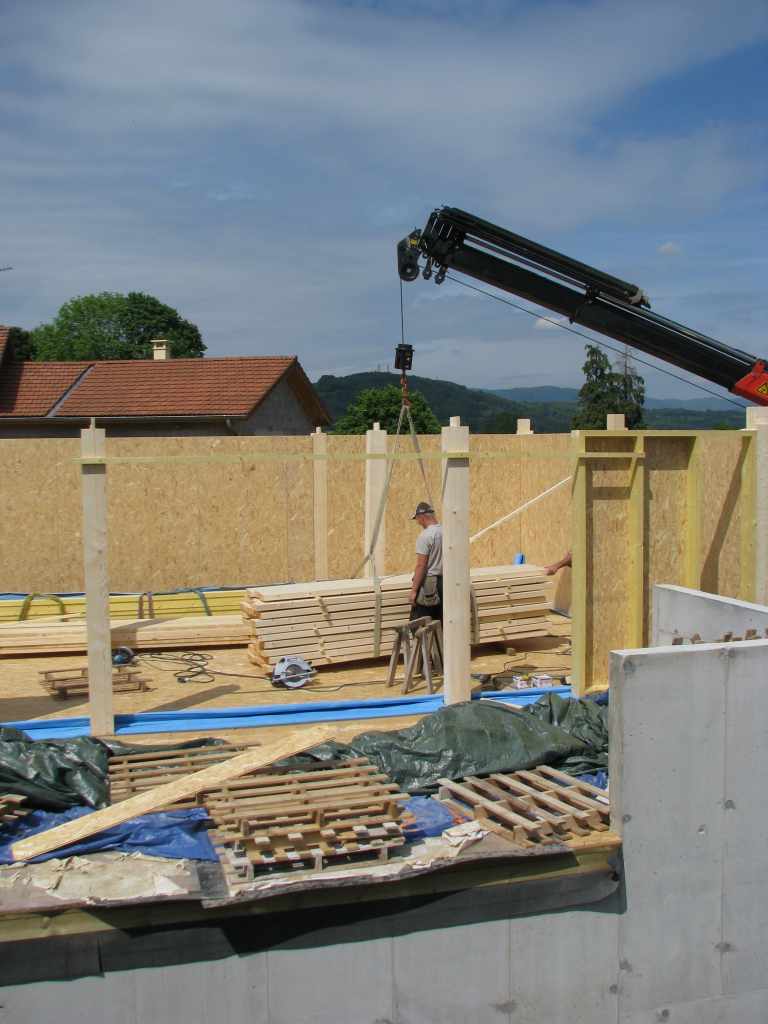

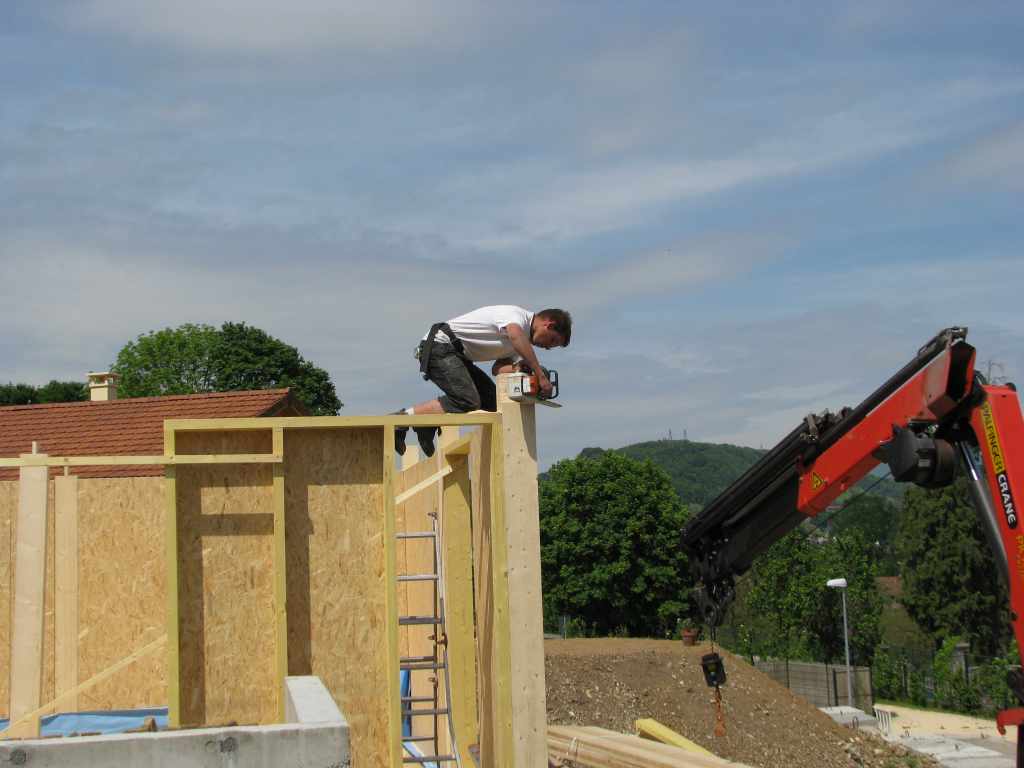

La fin de cette étape approche, les parois doivent encore être vissées sur les poteaux par l'extérieur ce qu'est en train de faire Gaël sur la photo du centre. Et enfin les poteaux centraux sont ajoutés pour permettre la pose ultérieur du solivage du niveau 2.
La réalisation du solivage du niveau 2

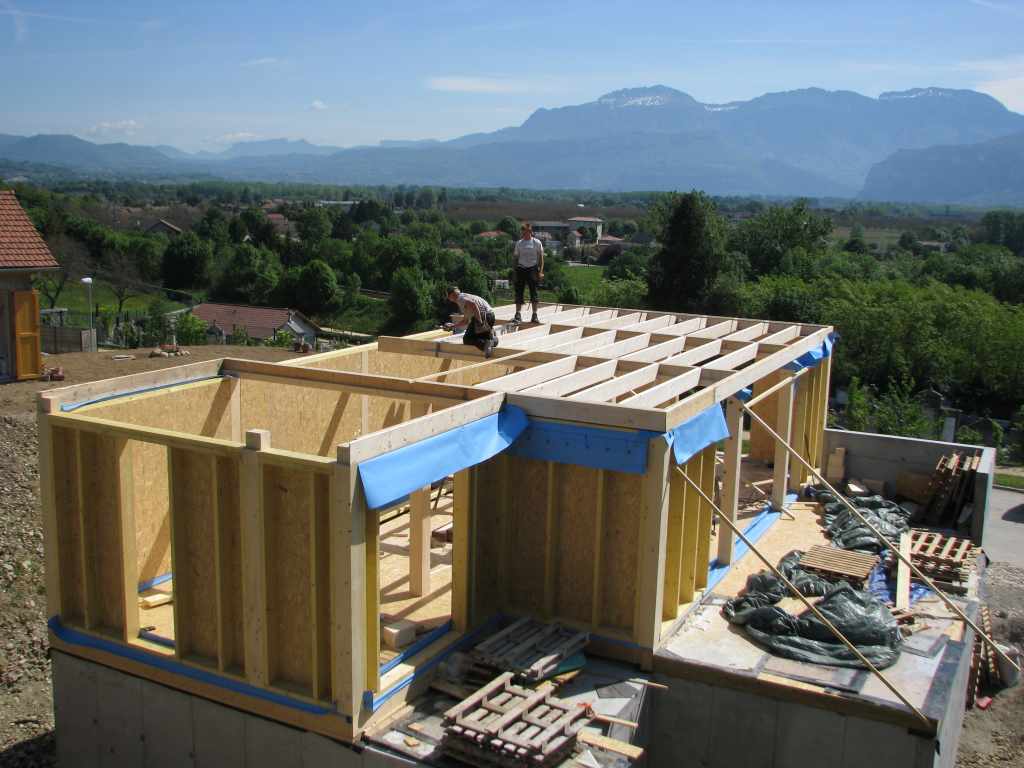

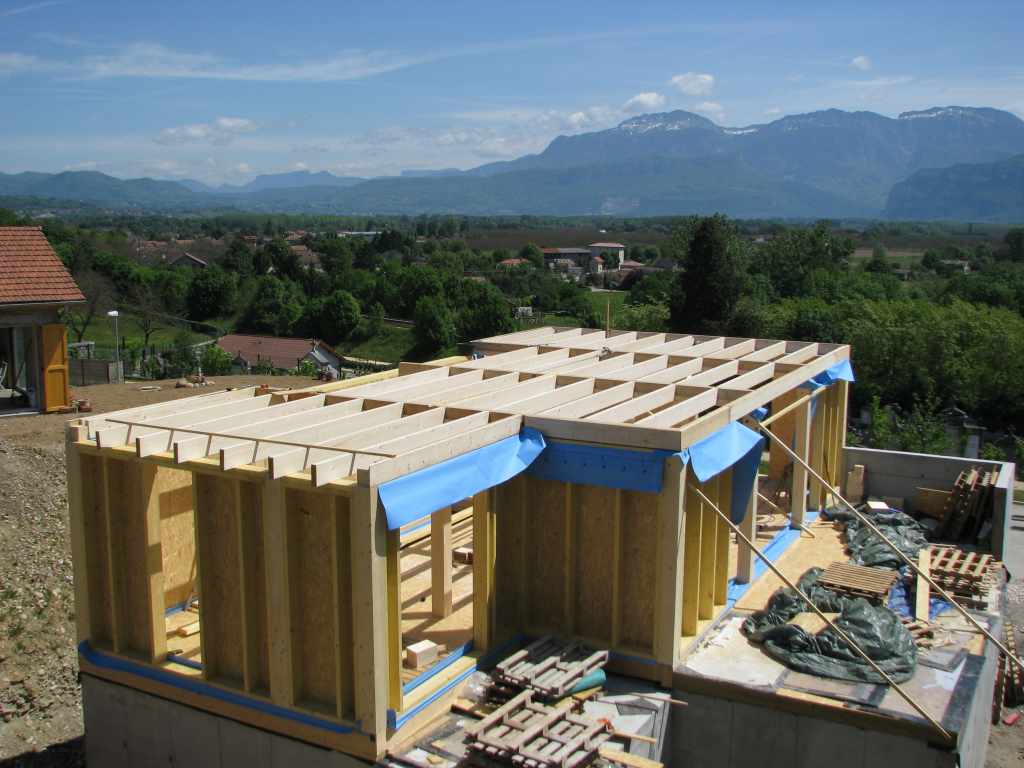

Cette étape a été un peu plus complexe que le solivage précédent car ce dernier va être en partie visible. Un soin donc plus important est apporté à sa réalisation.
Une nouvelle fois on essaie de prévoir des morceaux de frein-vapeur pour faciliter la réalisation de l'étanchéité à l'air par l'intérieur. Sur la photo de gauche et du centre on peut en voir au sommet de chaque poteau et paroi extérieur.

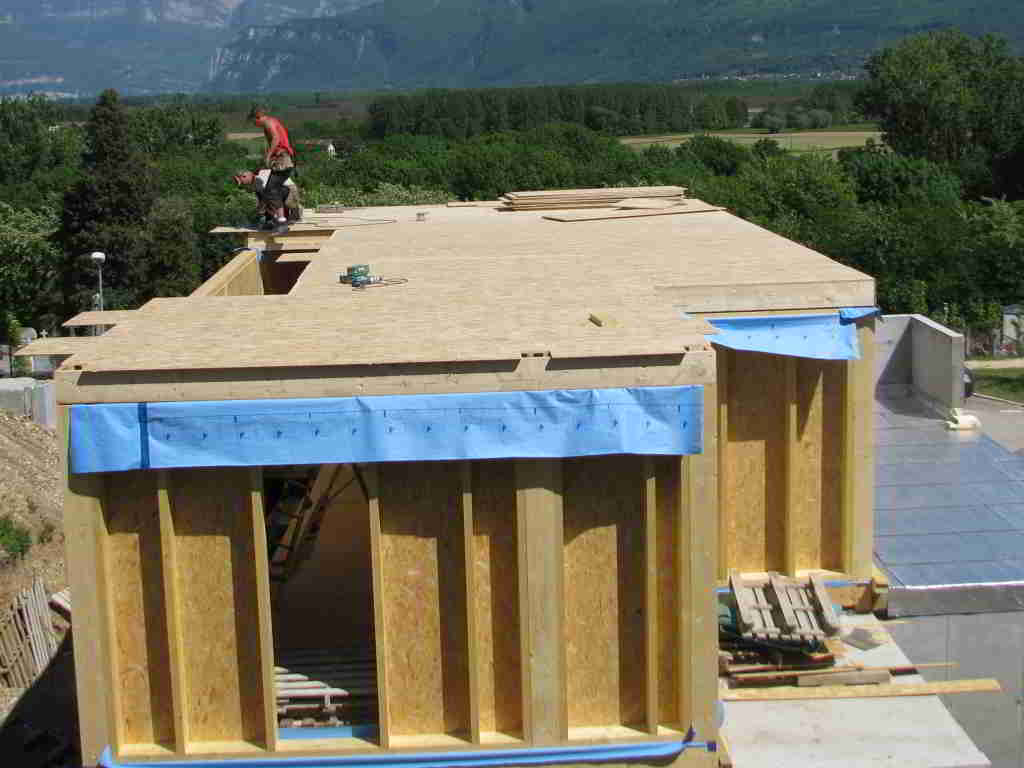

Le lendemain effervescence sur le chantier, les étancheurs sont là pour la terrasse et les charpentier pour réaliser le plancher en OSB du deuxième niveau.

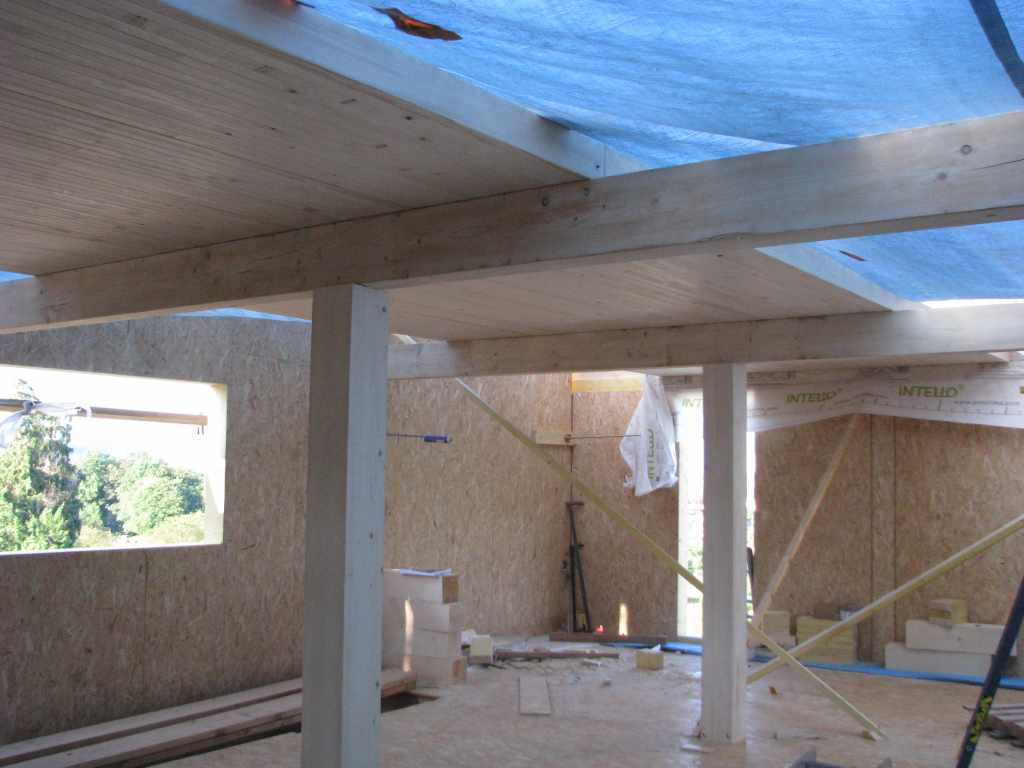

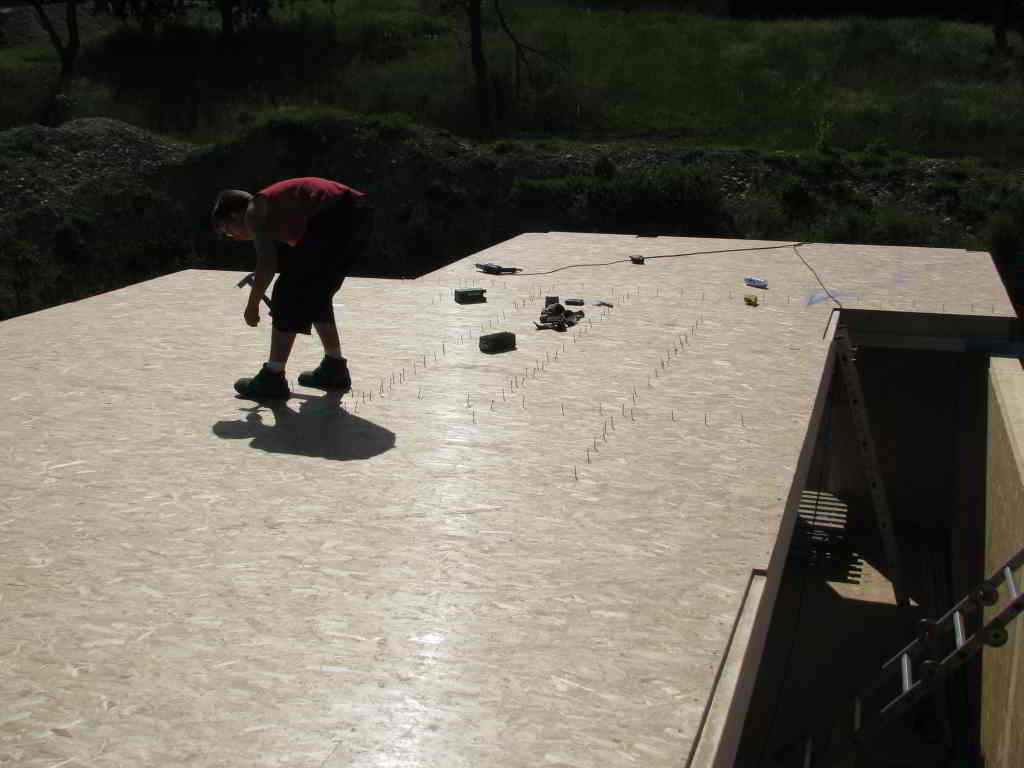

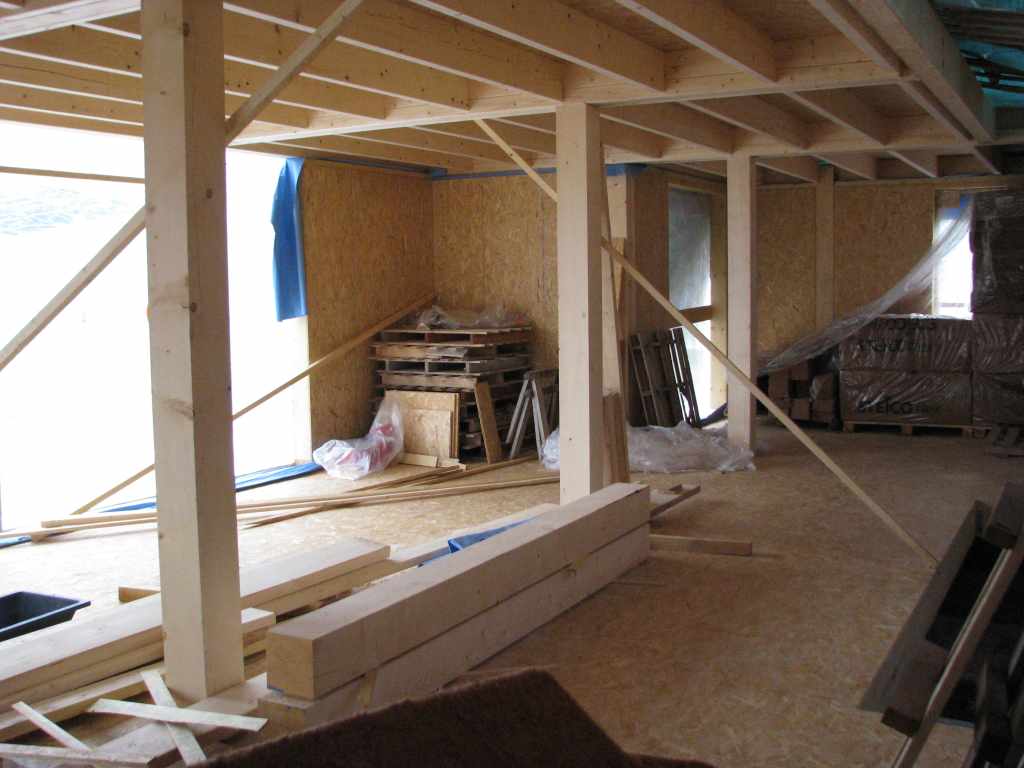

Reste une opération importante le vissage des panneaux d'OSB sur les solives. Sur la photo de droite on peut voir le résultat vu du dessous.

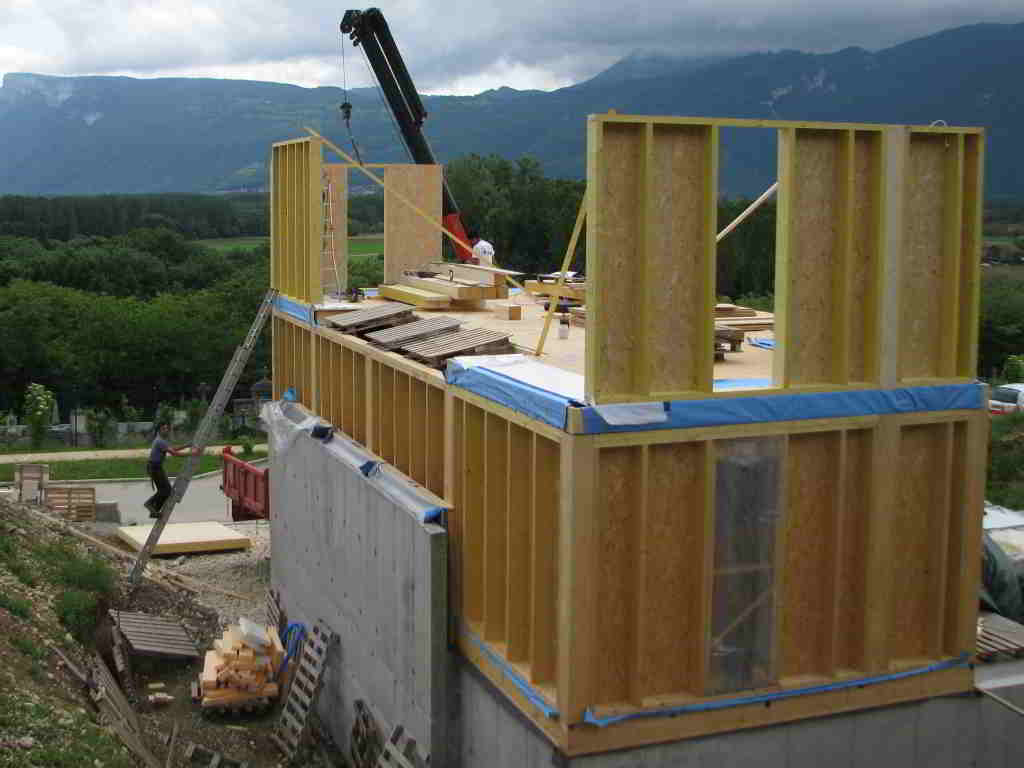

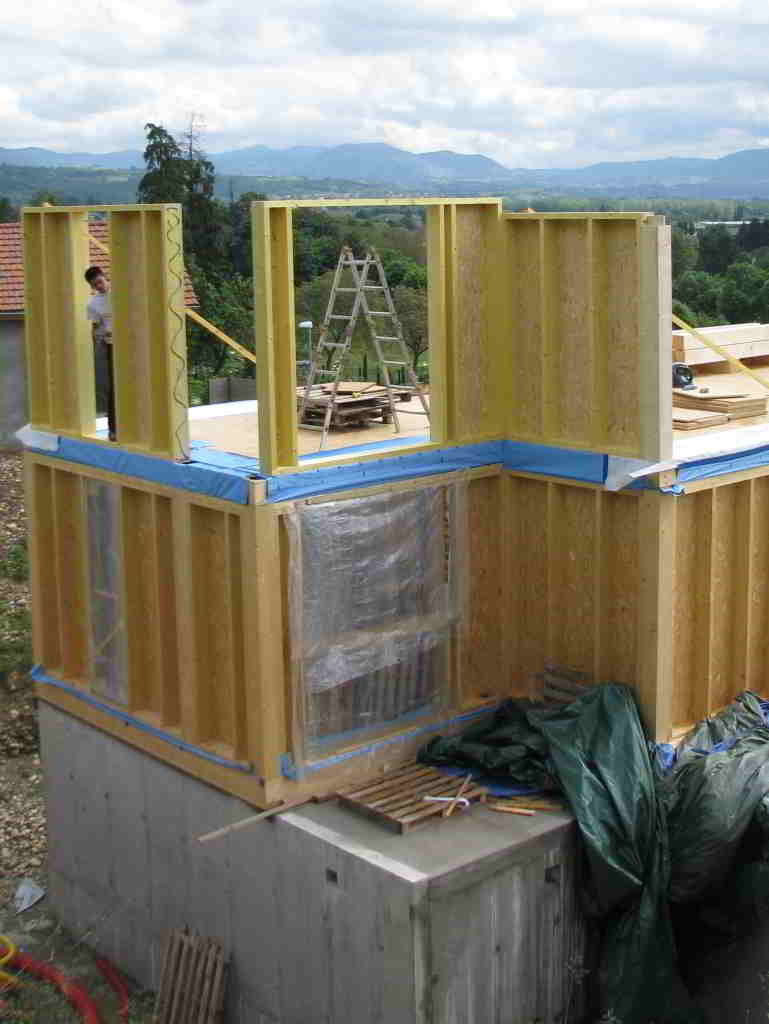

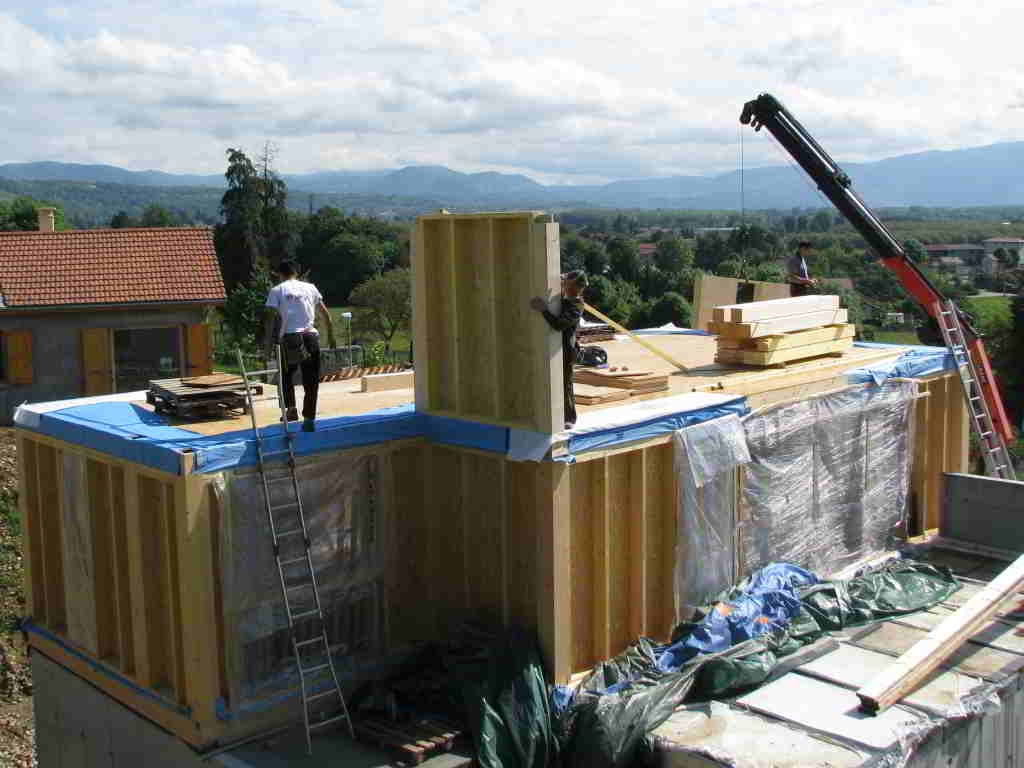

La pose des parois du niveau 2
Le fein-vapeur posé en haut des murs de l'étage inférieur est rabattu sous les parois de ce niveau afin de constituer un écran continu d'un étage à l'autre.

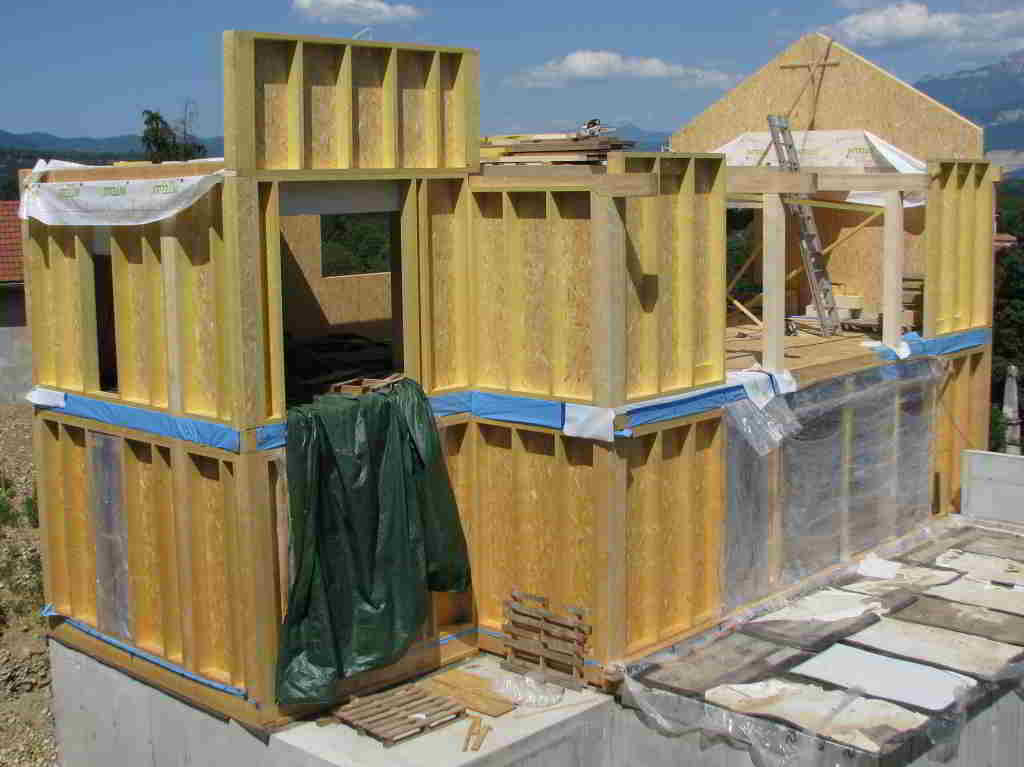

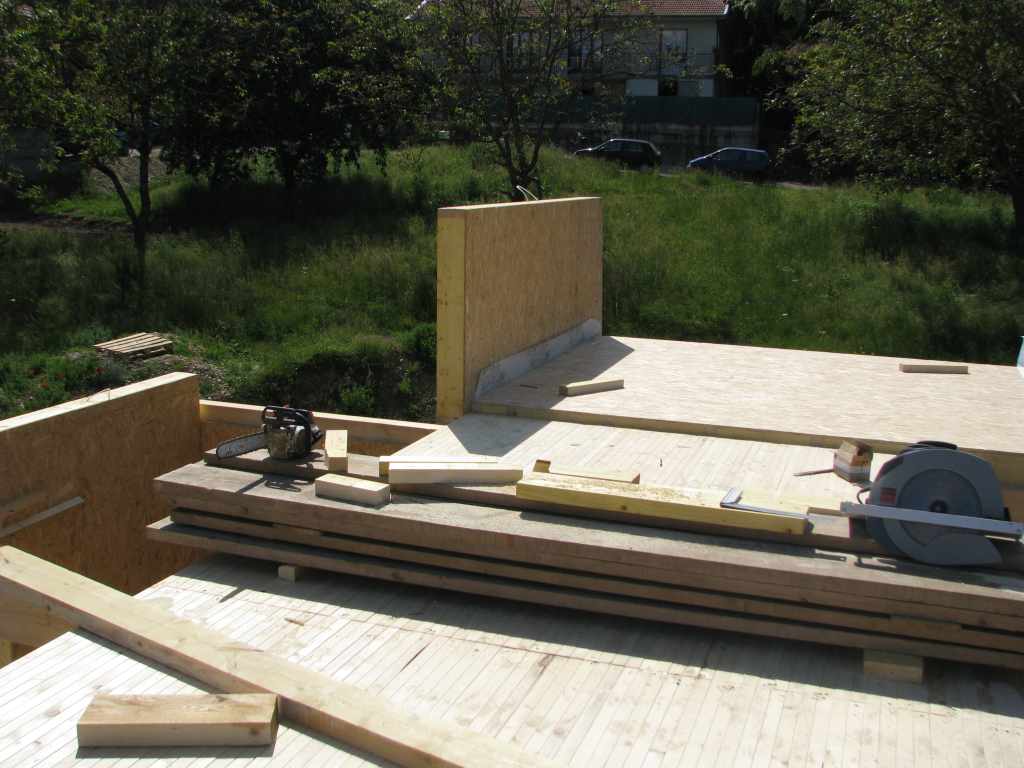

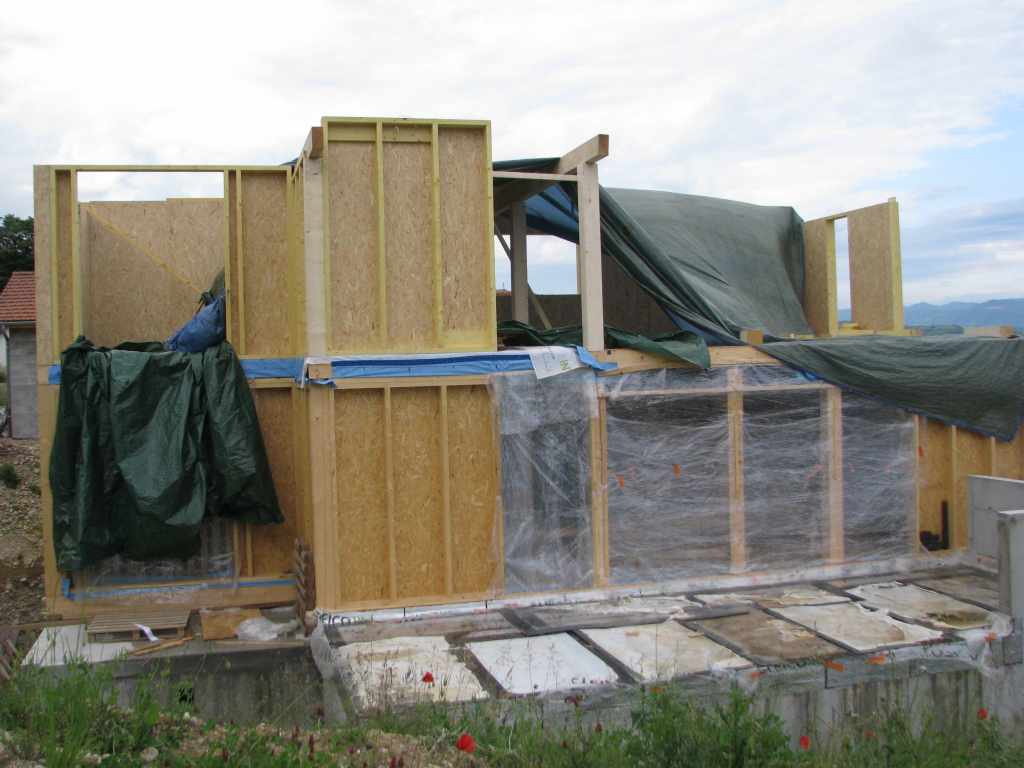

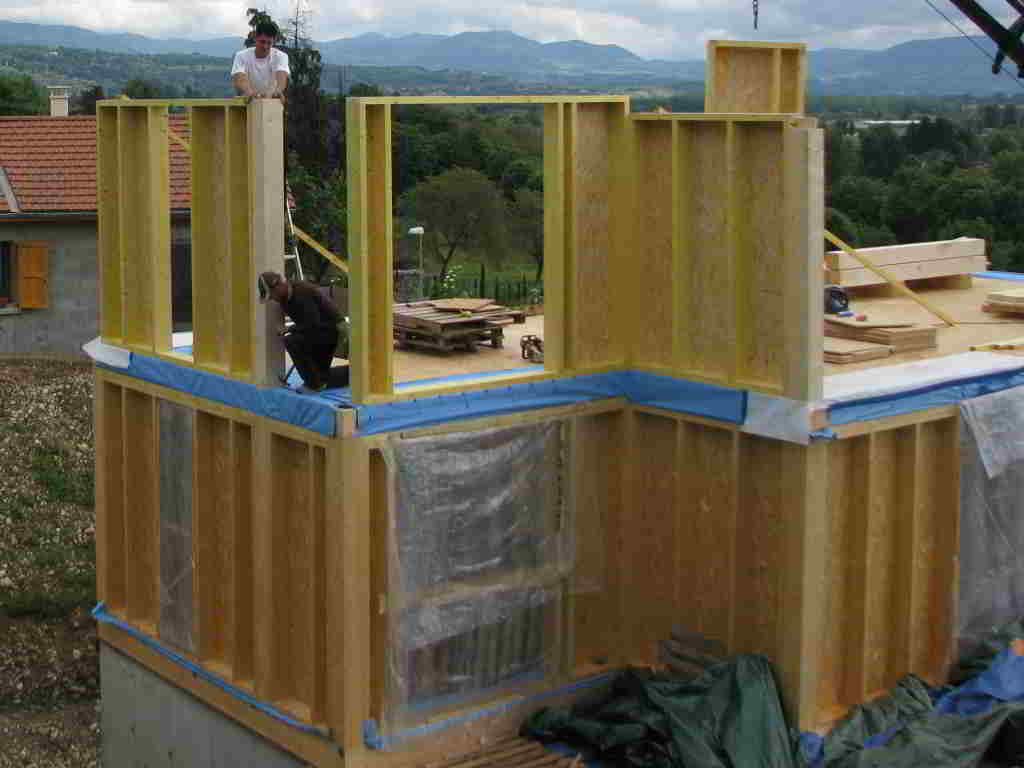

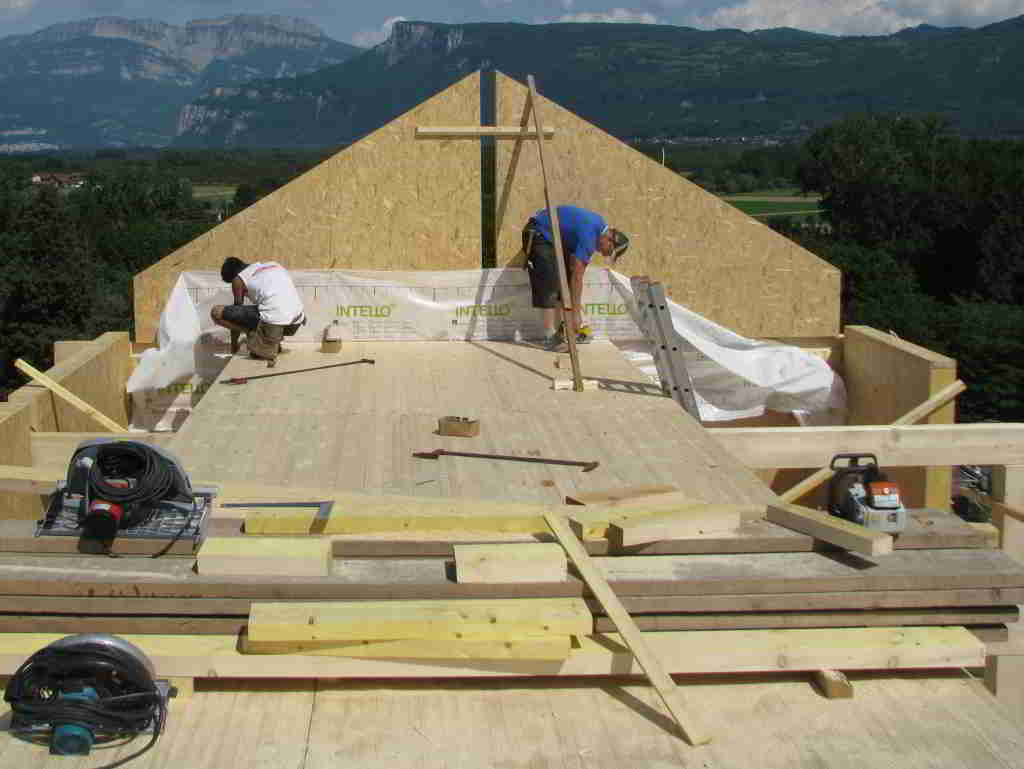

Après une nuit sans pluie (ouf !!) la fin de la pose des murs du niveau 2. Dans la foulée la pose des planchers du niveau en sous-pente est réalisée. Les planchers bois forme des mezzanine au dessus des chambres qui constitueront l'espace nuit. Au dessus de la chambre ouest un espace grenier est prévu. un soin particulier est encore apporté au jonction entre étage au niveau de l'étanchéité à l'air. On peut voir le frein-vapeur contre la paroi est qui supporte le plancher cloué.

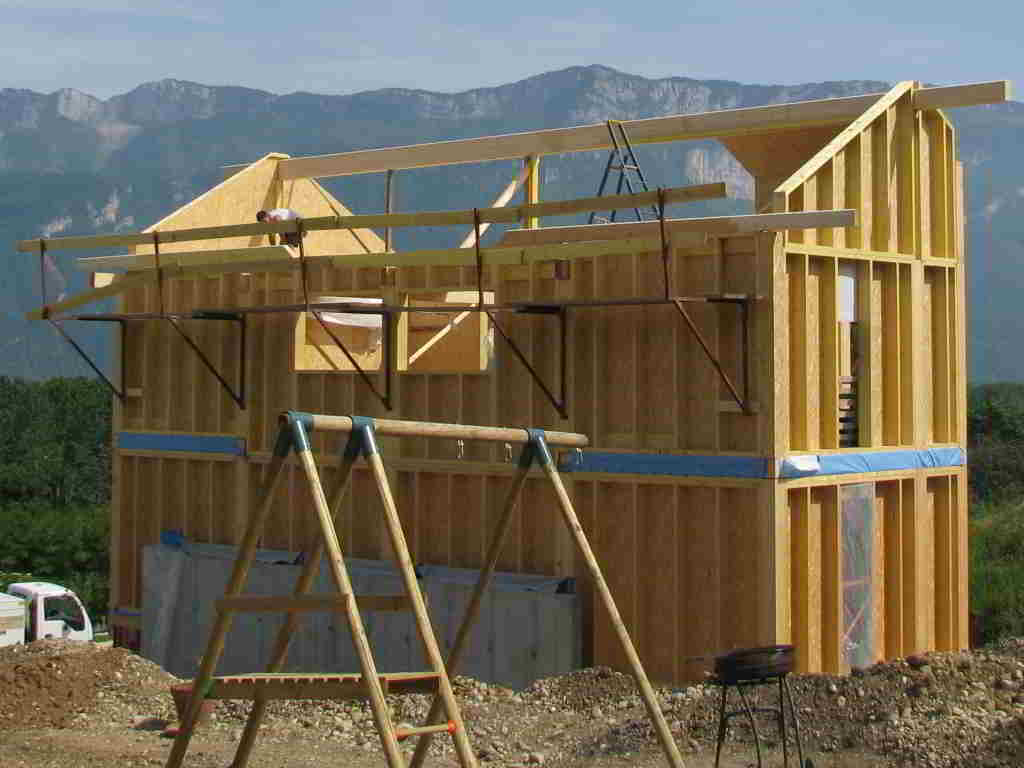

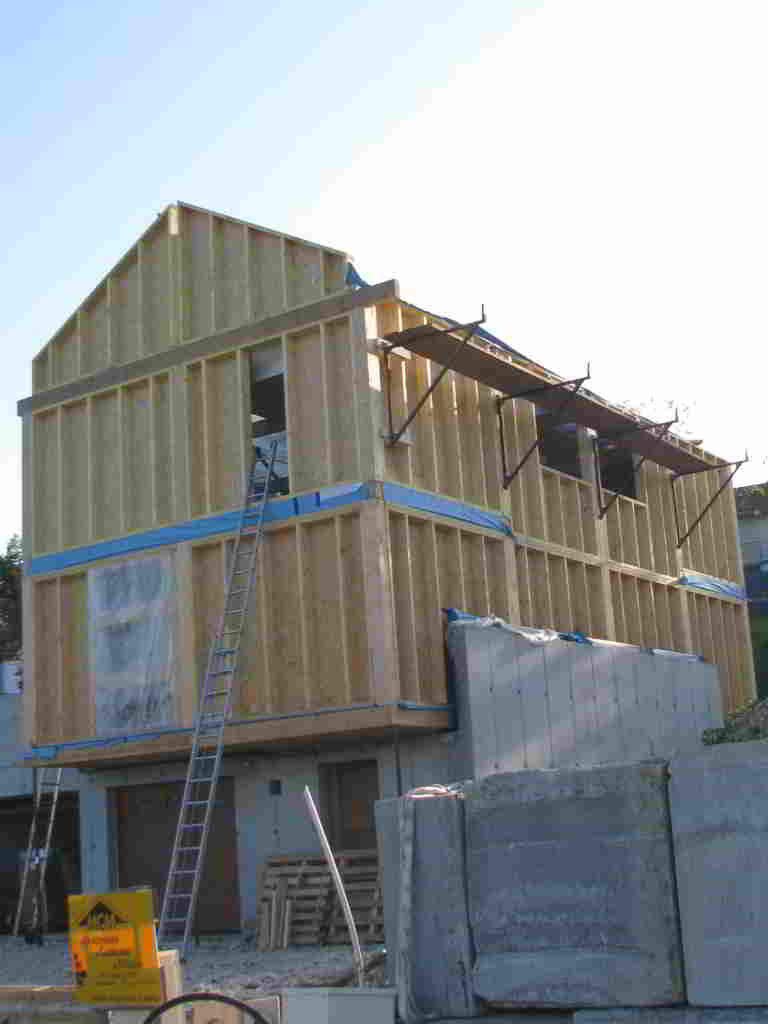

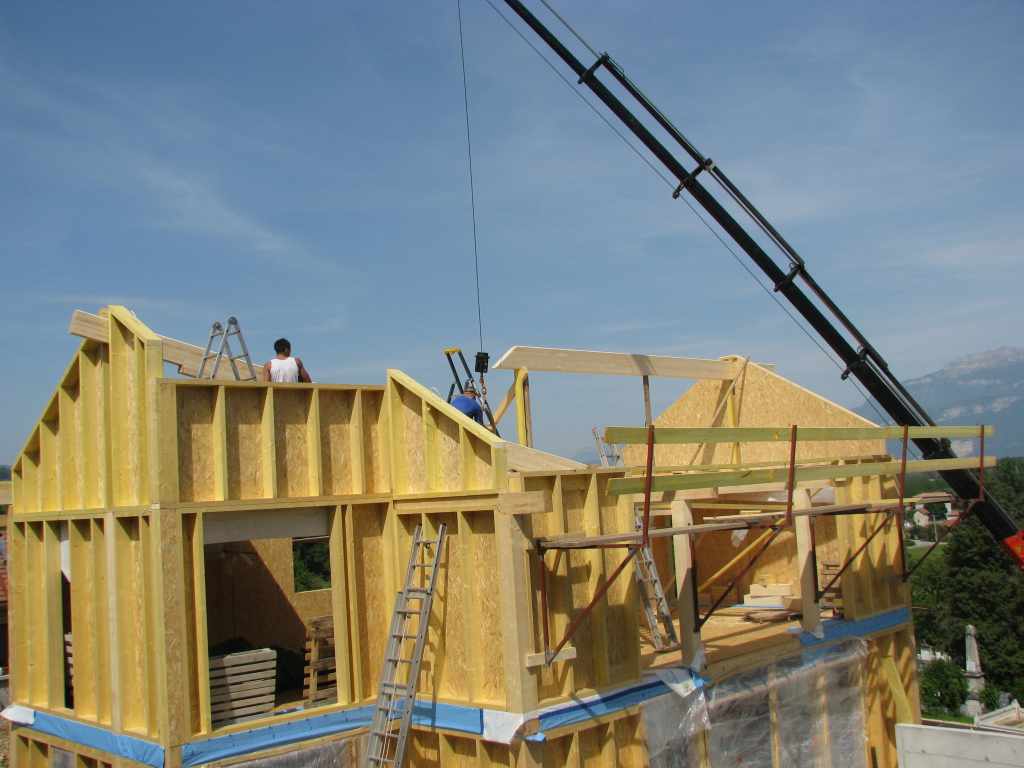

Le toit ne va pas tarder a arriver, les échafaudages suspendus sont installés pour permettre sa mise en oeuvre en sécurité.
La réalisation de la charpente

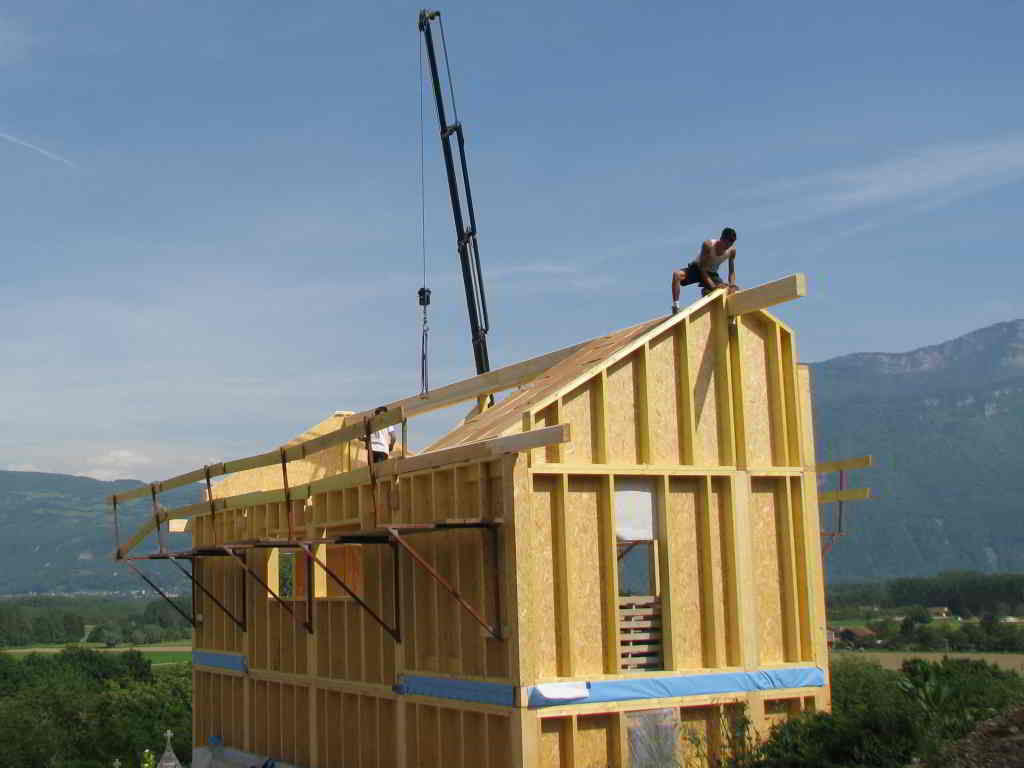

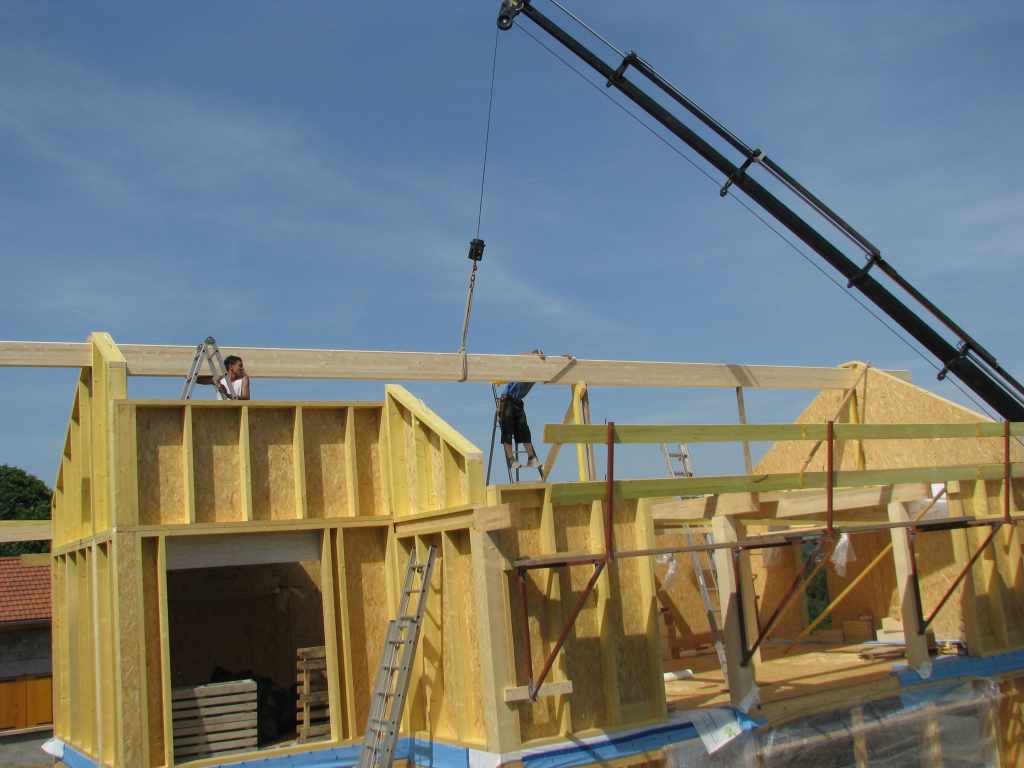

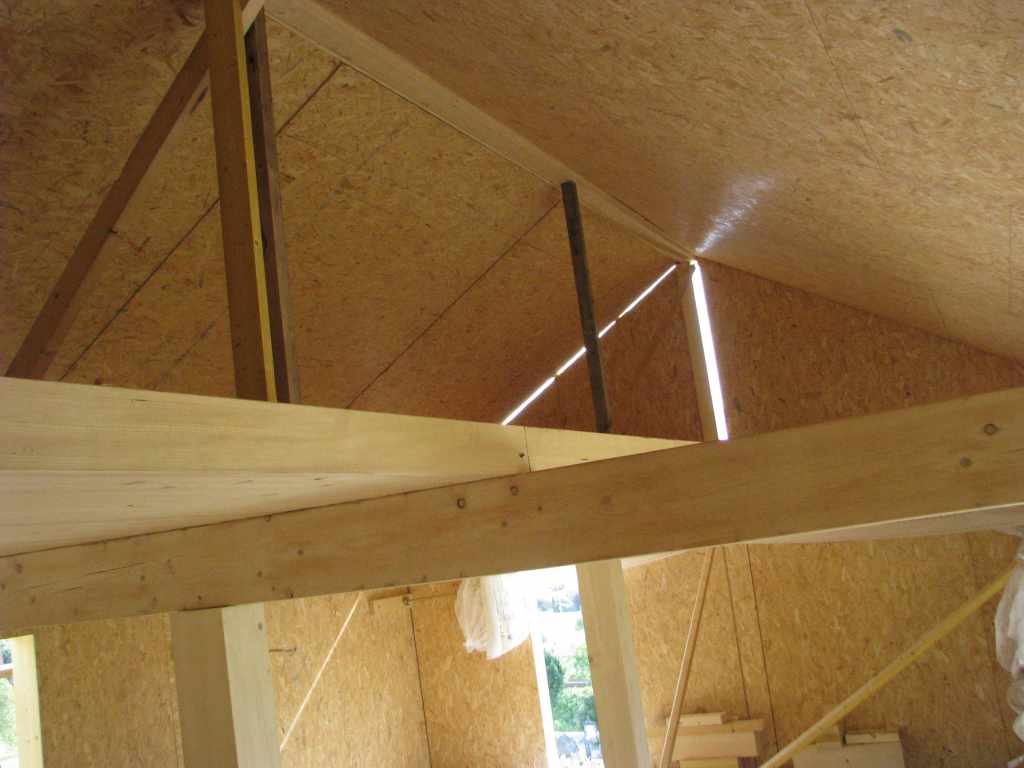

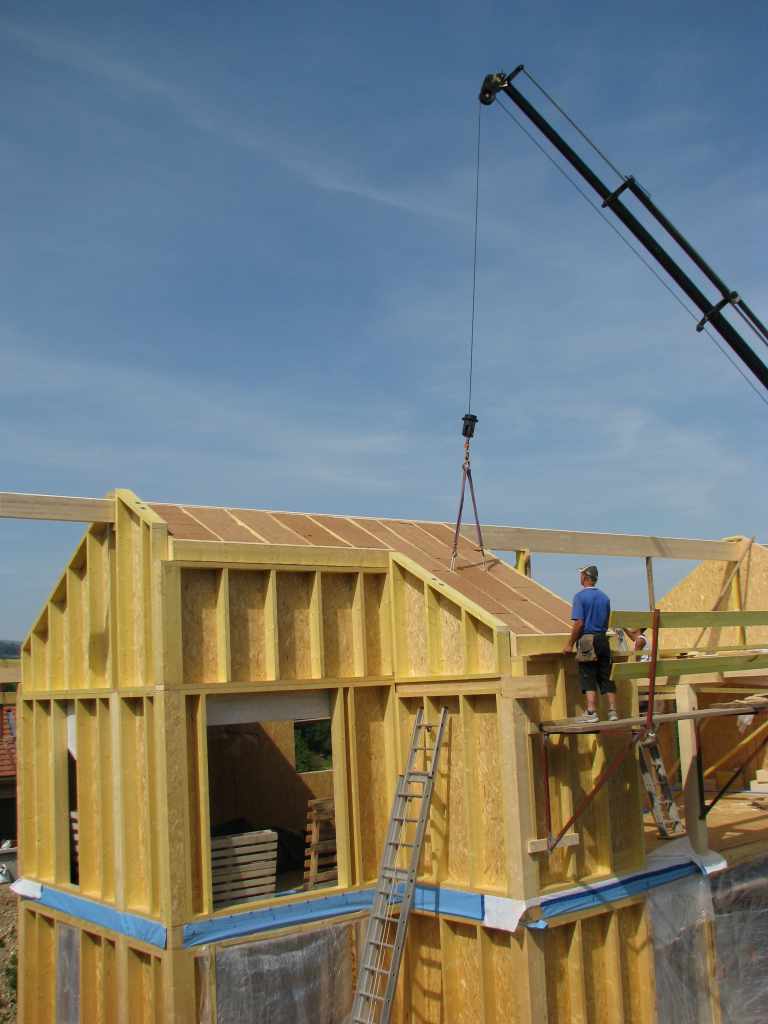

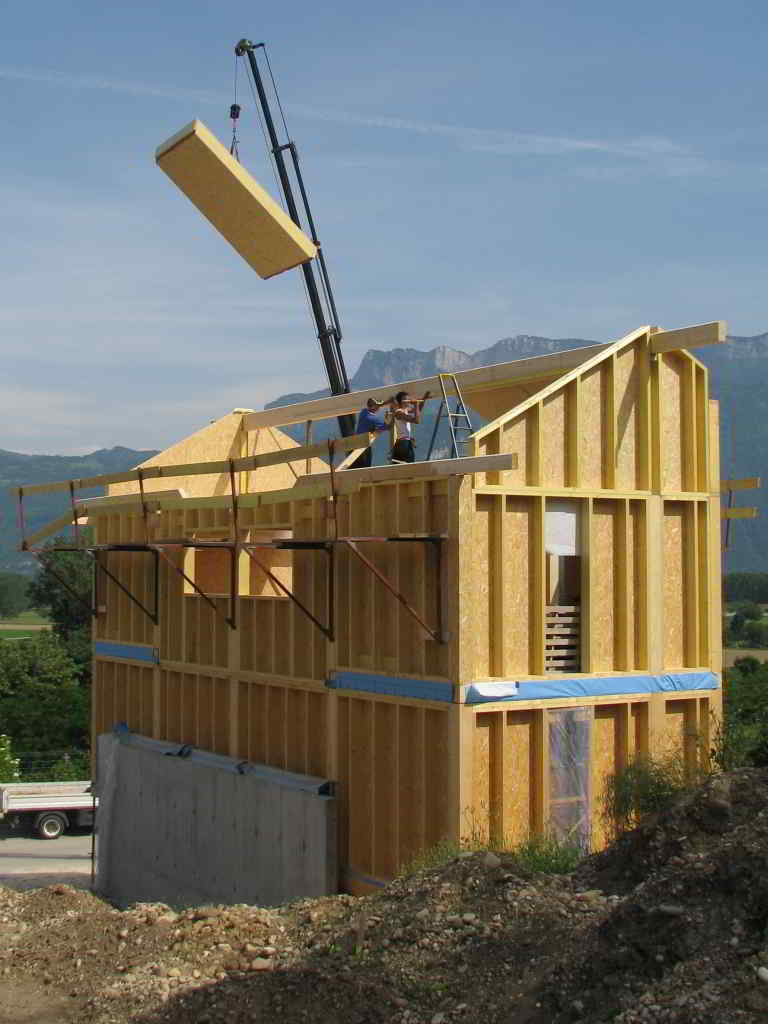

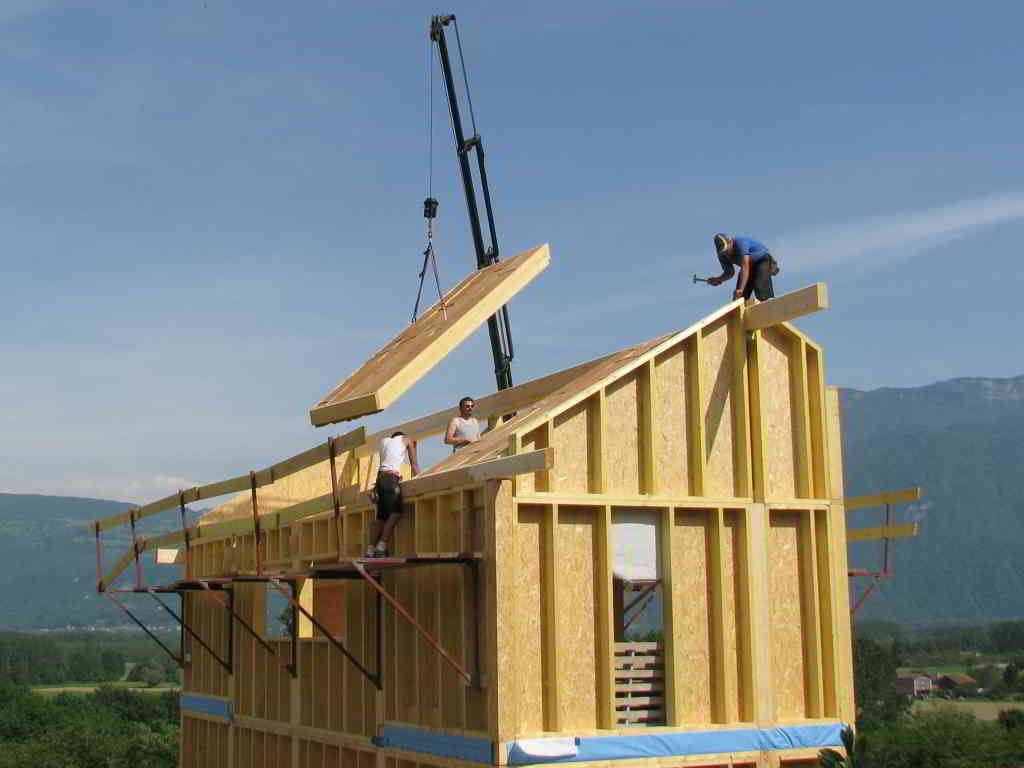

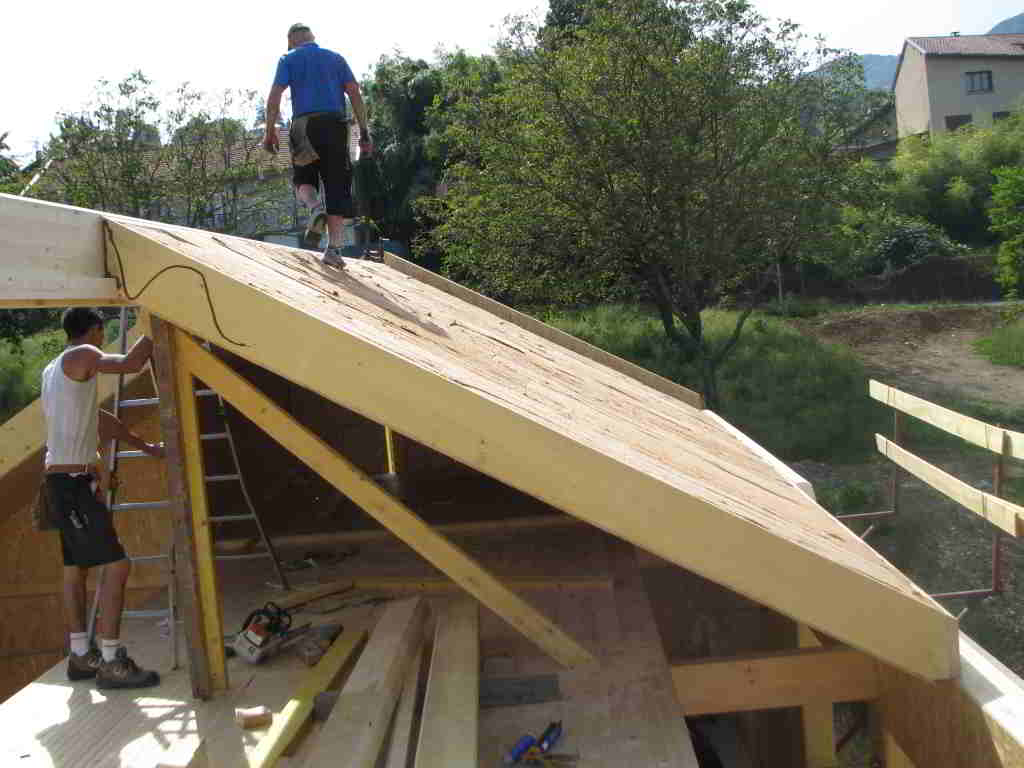

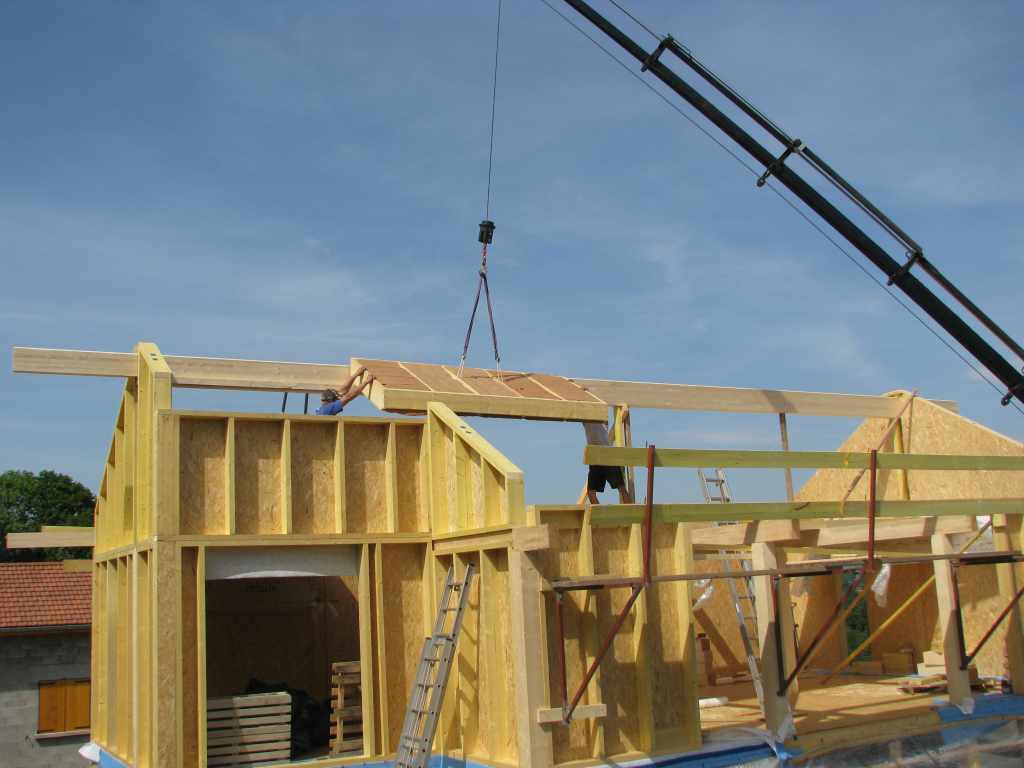

La première étape est la mise en place des panes de plus de 13 mètres de long. Pour faciliter leur mise en oeuvre elles ont été coupées en plusieurs morceaux. Les deux morceaux de la pane faitière sont solidarisés par clouage. Puis le premier caisson de toiture est mis en place.
La pane sablière coté nord est elle aussi en plusieurs morceaux. Il manque la partie centrale sur la photo de gauche. Cela n'empêche pas la pose des panneaux de toiture qui viennent reposer en bas sur le haut des parois.La pose des caisson peut donc se poursuivre.

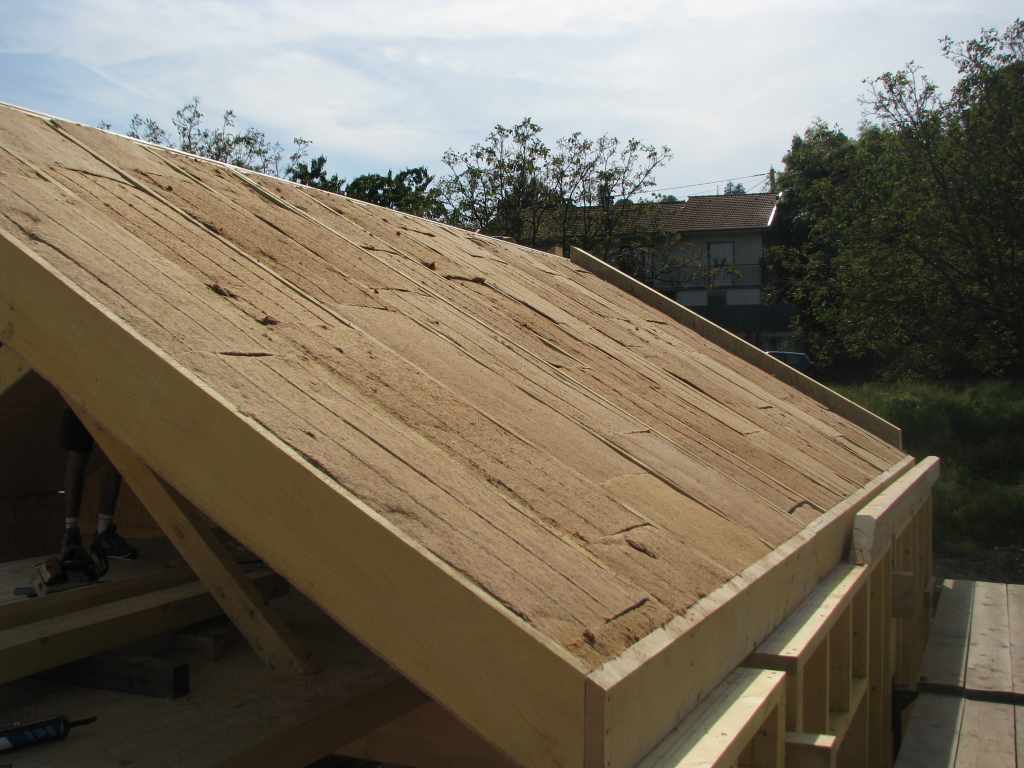

Les deux vues ci-dessous permettent de bien comprendre la technique d'emboitement des caissons dans l'ossature. On peut notamment voir le tasseau qui file le long de la pane faitière qui empêche le caisson de bouger dans le plan vertical. En bas le caisson forme une encoche qui permet de le caler sur le haut de la paroi. On notera également le cordon de joint acrylique qui est déposé entre chaque caisson pour améliorer l'étanchéité à l'air.

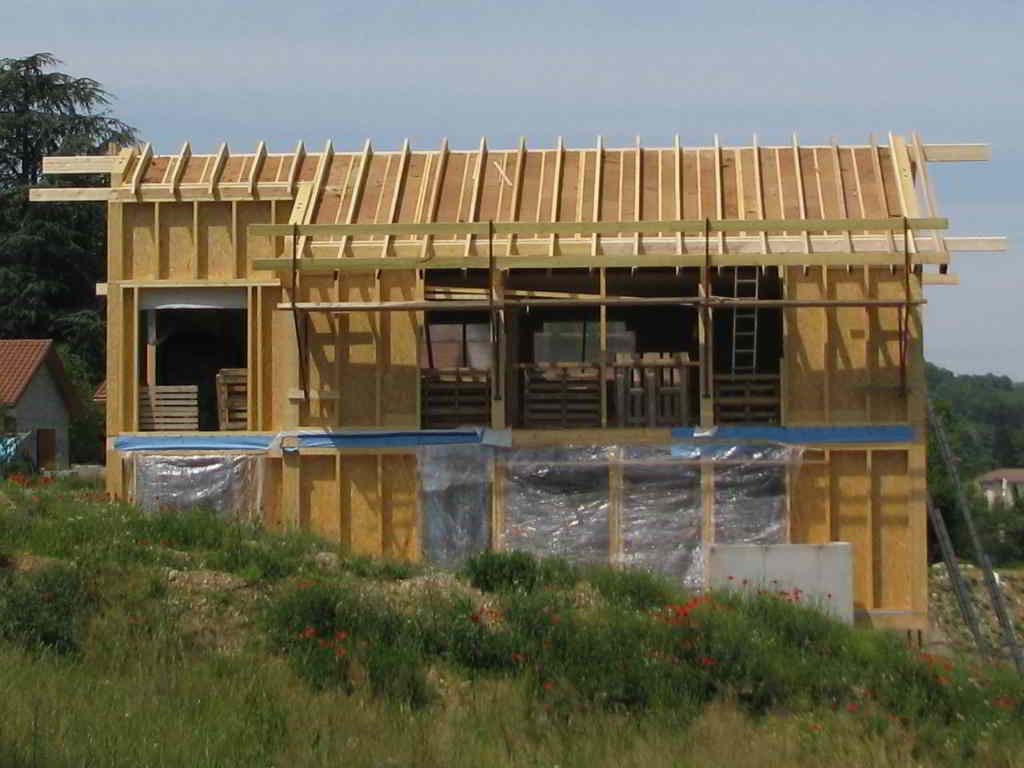

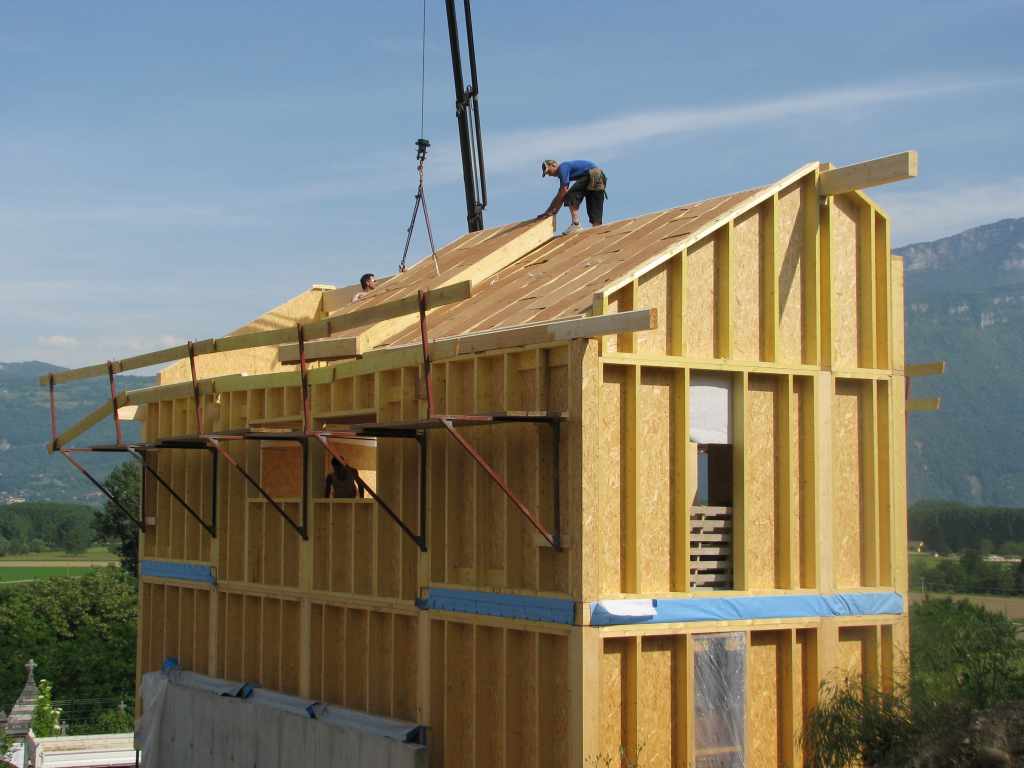

La pose des caissons s'est poursuivi le lendemain, il fut ensuite temps de poser les chevrons. Comme on peut le voir sur la photo du centre, ceux-ci sont posés à peu près à l'axe des caissons afin de couper les ponts thermiques.
